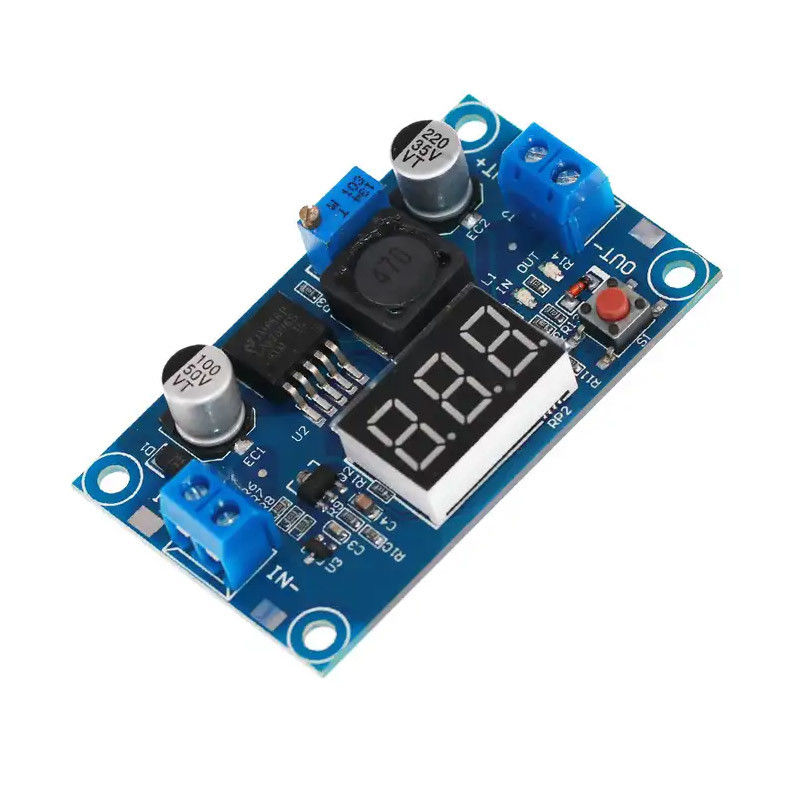

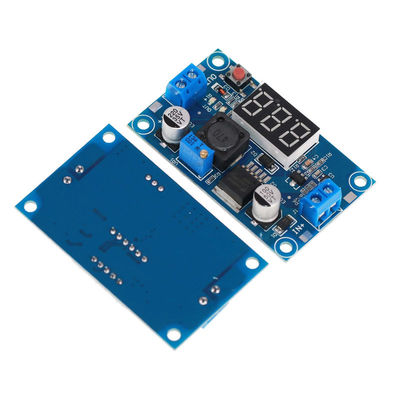

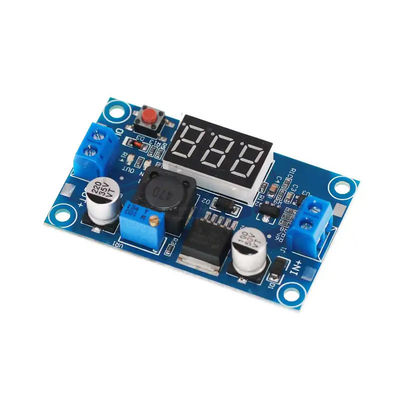

O módulo LM2596 no mercado não manda nenhuma saída procurar um caminho mais curto a proteção, saída procura um caminho mais curto, o módulo danificado imediatamente, capacidade de saída atual é menos do que 1.8A. Este módulo usa o LM2596 original, grande microplaqueta, superfície geada, saída procura um caminho mais curto a proteção, 3A atual alto.
Destaques do módulo: 1. projeto confortável do preço, o inteligente e humanizada, eficaz na redução de custos! 2. o voltímetro a bordo, voltímetro não pode auto-ser calibrado, lá será nenhum problema do voltímetro!
Desempenho e características do módulo:
●Com exposição do voltímetro e auto-calibração do voltímetro. Usando um microprocessador mais avançado da tensão, erro ±0.05V do voltímetro, escala 0~40V. (Para assegurar a precisão do voltímetro, se assegure de por favor que a tensão de entrada esteja acima de 4.5V)
●Toque na chave para comutar a medida da tensão da entrada ou da saída, e há um indicador para mostrar que tensão esteja sendo medida, e salvar o ajuste, mesmo se o sem energia e a começá-lo outra vez.
●O voltímetro pode ser fechado, quando nenhuma necessidade de tocar no botão esquerdo pode facilmente ser realizada.
●Com terminais do fio, nenhum ferro de solda pode igualmente ser conveniente de usar-se, e mantém pontos da fiação do fio de solda.
●Tensão entrada 4.0~40V. (A tensão de entrada deve ser 1.5v mais alto do que a tensão da saída)
●Escala ajustável 1.25V da tensão da saída ~ ajustável 37V contínuo. (A tensão entrada deve ser 1.5V mais alto do que a tensão da saída)
●Corrente de saída 3A, recomendada usar-se dentro de 2.0A, grandes necessidades atuais reforçar a dissipação de calor.
●20W potências de saída, mais do que 15W, reforçam por favor a dissipação de calor.
●A eficiência de conversão alta, calcula a média em 88% (a diferença da eficiência e da entrada, da tensão da saída, a atual, da pressão)
●Com proteção reversa da conexão, a conexão reversa não se queima
●Com proteção de superaquecimento e para procurar um caminho mais curto a função da proteção
●Tamanho 6.1*3.4*12cm (comprimento * largura * altura)
●Peso: 22g
Espaço de aplicação: Este módulo pode ser usado na tensão de entrada é mais alto do que a tensão da saída do campo abaixador, tal como a bateria, o transformador de poder, de tensão de DIY medidor ajustável da pena da fonte de alimentação do regulador, do veículo 24V esta fonte de alimentação, equipamento industrial abaixador, 12V a 3.3V, 12V a 5V, 24V a 5V, 24V a 12V, 36V a 24V, etc.
método da Auto-calibração do voltímetro a bordo:
1. Quando o voltímetro a bordo indica a tensão da saída, por muito tempo a imprensa o botão no direito por 2 segundos e libera-o. O piscamento da “SAÍDA” da luz indicadora do voltímetro e da tensão da saída synchronously, e entra então no modo do ajuste da tensão da saída; Similarmente, quando o voltímetro indica a tensão de entrada, por muito tempo a imprensa o botão no direito por 2 segundos e libera-o. O voltímetro e a luz indicadora da tensão de entrada “” no piscamento synchronously, e entram então no modo do ajuste da tensão de entrada.
2. Bata o botão direito, e os aumentos da tensão por uma unidade; bata o botão esquerdo, e a tensão diminui por uma unidade; Porque o valor da tensão de uma unidade é menos do que 0.1V, assim que você precisa de pressionar 1-5 vezes ver as mudanças do voltímetro por 0.1V, a chave contínua específica diversas vezes depende do valor atual da tensão da exposição, mais alta a tensão atual da exposição, menos as épocas pressionar;
3. Depois que o ajuste da tensão está completo, pressione o botão no direito por 2 segundos e libere-o. Neste tempo, você pode retirar o modo da calibração da tensão. Nota: Desta maneira, você precisa somente de calibrar uma vez para obter o valor da tensão na escala inteira da tensão. Esta função é projetada cumprir suas exigências de uma precisão mais alta, sente por favor livre usá-la.
