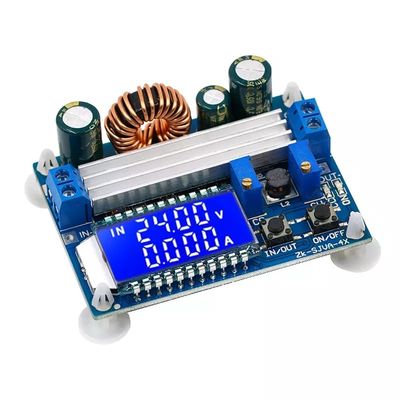

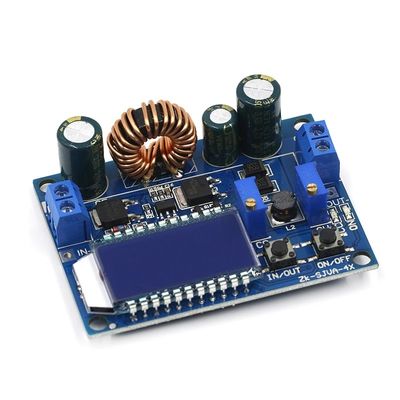

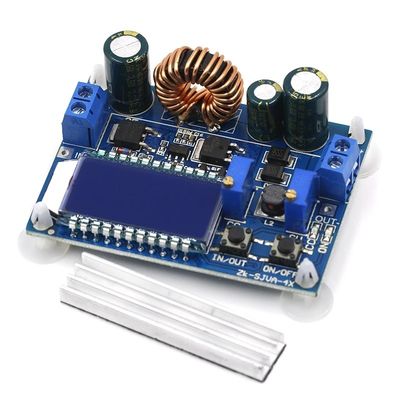

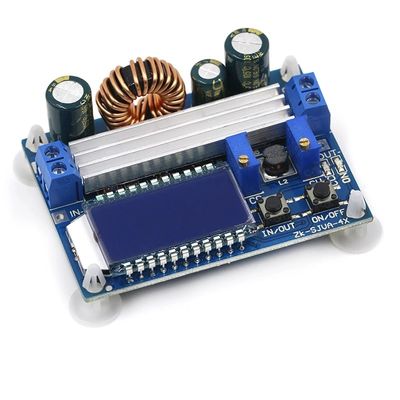

35W placa automática da exposição da C.C. Digitas LCD abaixo do módulo de Buck Boost Converter Power Supply

• Tensão entrada: 5.5-30V (tensão de entrada 5V, você pode normalmente conseguir o fanfarrão-impulso, mas a tensão e os valores atuais do medidor não são exatos; menos do que 4.7V, proteção do undervoltage)
• Tensão da saída: 0.5-30V
• Corrente de saída: o trabalho estável a longo prazo em 3A, reforça o calor pode alcançar 4A
• Potência de saída: 35W refrigerar natural, dissipação de calor para aumentar 50W
• Definição da exposição de tensão: 0.05V
• Definição atual da exposição: 0.005A
• Eficiência de conversão: aproximadamente 88%
• Macio-início: Sim (muito poderoso com partida da carga, a partida pode falhar)
• Proteção reversa entrada: Sim
• Anti-intrusão da saída: Sim
• Procurar um caminho mais curto a proteção: sim
• Frequência de trabalho: 180KHZ
• Tamanho: 6.6*4.8cm/2.6*1.89inch

Descrição da função:

• O módulo tem EM/SAÍDA, dois botões DE LIGAR/DESLIGAR: EM/botão da SAÍDA para comutar a exposição de tensão de entrada e de tensão da saída, imprensa longa para comutar a exposição potência de saída da corrente de saída; A saída DE LIGAR/DESLIGAR do controle do botão de ligar/desligar, imprensa longa ajustou o poder no estado da saída do defeito é de ligar/desligar.

• O centímetro cúbico é o potenciômetro atual do ajuste, rotação sentido horário, pode aumentar o grupo atual, quando a corrente da carga alcança o grupo atual, entra no estado atual constante, luzes (vermelhas) atuais constantes do indicador do centímetro cúbico acima; o CV direito é o potenciômetro do ajuste da tensão, rotação sentido horário, pode aumentar a tensão da saída. No indicador é o indicador de estado da saída, quando a tensão da saída está ligada, se não fora.

Como se usar:

Usado como um módulo ordinário do fanfarrão-impulso com capacidade da proteção da sobrecarga

• Ajuste o potenciômetro constante da tensão do CV de modo que a tensão da saída alcance a tensão que você quer.
• Meça a saída procuram um caminho mais curto atual com medidor 10A atual (conecte as duas ligações de teste diretamente à extremidade da saída), e ajustam o potenciômetro atual constante do centímetro cúbico para fazer a corrente de saída alcançar o valor pré-ajustado da proteção da sobrecarga. (Por exemplo, se o valor atual indicado pelo multímetro é 2A, a corrente máxima alcançará somente 2A quando você usar o módulo. Quando a corrente alcança 2A, a tensão constante vermelha e o diodo emissor de luz atual constante estão ligada, de outra maneira o diodo emissor de luz estão)

Cuidado: Ao usar-se neste estado, haverá uma queda de tensão de 0 ~ 0.2V devido ao resistor de preparação de amostras atual na saída. Ao mesmo tempo, a entrada e as ligações da saída terão alguma queda que de tensão linear este é um fenômeno normal!

Usado como um carregador de bateria sem função atual constante do módulo não pode ser usado para carregar a bateria, devido ao poder da bateria e a gota de pressão do carregador é grande, tendo por resultado atual de carregamento é demasiado grande, fazendo com que dano à bateria, assim que o começo da bateria usem o caudal constante que carrega, quando a carga até certo ponto automaticamente para comutar de volta ao carregamento constante da tensão.

• Determine a corrente da tensão e de carregamento do flutuador para que você precisa a bateria recarregável (se o parâmetro da bateria de lítio é 3.7V/2200mAh então que a tensão do flutuador é 4.2V e a corrente de carregamento máxima é 1C, IE 2200mA)
• Sob a circunstância da nenhum-carga, o multímetro mede a tensão da saída e ajusta o potenciômetro constante da tensão de modo que a tensão da saída alcance a tensão do flutuador. (Se a bateria de lítio 3.7V é carregada, ajuste a tensão da saída a 4.2V)
• Meça a saída procuram um caminho mais curto atual com medidor 10A atual (diretamente para conectar as duas ligações de teste ao terminal de saída)

e ajuste o potenciômetro atual constante de modo que a corrente de saída alcance o valor atual predeterminado de carga;

• Conecte a bateria, carregando.
• (Etapas 1, 2 e 3 são como segue: a fonte de alimentação da terminação da entrada, a saída não é conectada à carga da bateria)
• Usado como o módulo atual constante do motorista do diodo emissor de luz
• (1) certificam-se que você precisa de conduzir a corrente de funcionamento do diodo emissor de luz e a tensão de funcionamento máxima;
• (2) sob condições da nenhum-carga, o multímetro mede a tensão da saída e ajusta o potenciômetro constante da tensão de modo que a tensão da saída alcance a tensão de funcionamento máxima do diodo emissor de luz.
• (3) com uma saída atual da medida do multímetro 10A procurar um caminho mais curto a corrente, ao ajustar o potenciômetro atual constante de modo que a corrente de saída alcance a corrente de funcionamento predeterminada do diodo emissor de luz;
• (4) conectado ao diodo emissor de luz, máquina do teste.
• (Etapas 1, 2, e 3 são como segue: Entre o poder e a saída o diodo emissor de luz da nenhum-carga.
