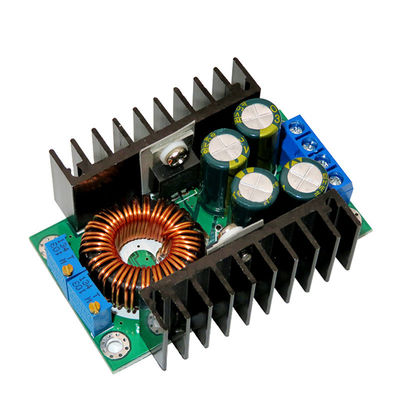

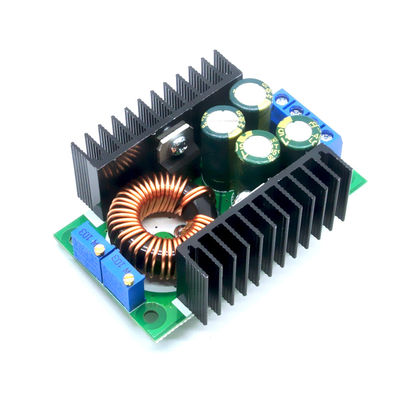

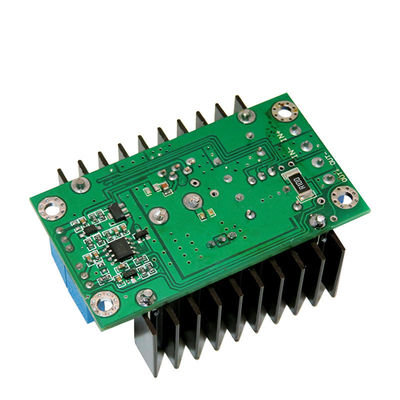

módulo abaixador 5-40v 1.2-35v Buck Converter Power Supply Module ajustável da C.C. de 300W 9A

• Propriedades do módulo: módulo de carregamento atual, constante constante abaixador Não-isolado do módulo da tensão (CV do centímetro cúbico)
• Tensão entrada: C.C. 7-32V
• Tensão da saída: (1) C.C. 0.8-28V continuamente ajustável. (2) saída fixa: Escolha entre 0.8v-28v
• Corrente de saída: 8A (quando a temperatura do tubo do poder exceder 65 graus, adicionam por favor o ventilador de refrigeração)
• Escala atual constante: 0.2-8A (ajustável)
• Corrente da lâmpada da volta: Valor atual constante * (0,1), gire a lâmpada enlace atual e constante do valor,
• como o valor atual constante é 3A, gerencie a corrente da lâmpada é ajustado a uma corrente constante é 0,1 vezes (0,1 * 3A = 0.3A).
• A mais baixa pressão: 1V
• Potência de saída: O poder máximo é sobre 300W
• Eficiência de conversão: Até aproximadamente 95%
• Frequência de funcionamento: 300KHZ
• Ondinha da saída: largura de banda de 20M
• 24V ondinha entrada da saída 12V 5A em torno de 50mV (com exclusão do ruído)
• A saída procura um caminho mais curto a proteção: Sim, corrente constante
• Proteção reversa entrada da polaridade: Nenhum
• Fiação: Terminal
• corrente da Nenhum-carga: 20mA típico (24V interruptor 12V)
• Regulamento da carga: ± 1% (constante)
• Regulamento de tensão: ± 1%
• Velocidade da resposta dinâmica: 5% 200uS
• sentido do ajuste: no sentido horário (aumento), anti-horário (diminuição),
• o potenciômetro (CV) fechou-se à tensão de entrada é usado para regular a tensão, o potenciômetro (os centímetros cúbicos)
• fechado à tensão da saída é usado para regular atual (os centímetros cúbicos)
• Temperatura de funcionamento: Categoria industrial (- °C 40 ao °C) +85 (note por favor o uso real da temperatura do tubo do poder, calor de alta temperatura reforçou)
• Indicador: o indicador duplo da cor, luz indicadora de carregamento é vermelho, os meios claros verdes carregou inteiramente (nenhuma carga é verde)
• Tamanho (aproximadamente): 65 x 47 x 22mm (L x W x H)
• Precisão da corrente e da temperatura constantes: No teste real, a temperatura do módulo de 25 graus
• a 60 graus, a mudança constante do valor atual é menos de 5% (o valor 5A atual constante)
• Precisão da corrente e da temperatura constantes: No teste real, a temperatura do módulo de 25 graus a 60 graus, a mudança constante do valor atual é menos de 5% (o valor 5A atual constante)
• A saída procura um caminho mais curto a proteção: Sim, corrente constante (o valor atual constante do ajuste atual)
• Reverso entrado para conectar a proteção: NÃO
• A saída impede o fluxo reverso: NÃO
• Prendendo o método: conector do amphenol

Características:

• A corrente fixada da lâmpada da volta é 0,1 vezes o valor atual

• (Usado para identificar se a bateria está carregada inteiramente ao carregar).

• Feito de uma avaliação de desempenho dedicada IC e do resistor de detecção atual da elevada precisão, provando um mais estável

• corrente constante, (quando 20°C a 100°C 1A atual constante, tração da temperatura menos de 1%).

• Particularmente apropriado para o motorista do diodo emissor de luz.

• A corrente a rendimento elevado, a corrente de saída máxima pode alcançar 8A.

• A capacidade quatro de alta frequência, pode uma ondinha mais a rendimento baixo, para aumentar a estabilização do trabalho.

• Projeto dobro do dissipador de calor. O dissipador de calor independente do diodo do MOS schottky, que aquecem a dissipação é bom,

• e não se afetará.

• Usando o grande núcleo de Sendust do tamanho e a fiação de cobre pura dobro, para melhorar a eficiência de trabalho, para reduzir a febre.

• potenciômetro 3296 multiturn, tensão da precisão alta e regulamento atual, boa estabilidade.

• Lâmpada dobro da cor, condição de trabalho para ser claro duma olhada

• A tensão e a corrente são ajustáveis, que o efeito é bom.

Aplicações:

• Motorista de alta potência do diodo emissor de luz.
• Carga da bateria de lítio (ou para conduzir o acumulador).
• fonte de alimentação Veículo-montada.
• Fonte de alimentação do sistema da baixa tensão.
• 6V, 12V, 14V, carga da bateria 24V.
• Fonte de alimentação a bordo do portátil.
• fonte de alimentação regulada.
• Sistema da fonte de alimentação de baixa tensão.
