Módulo de alimentação do televisor LCD CA-888 Módulo de alimentação do controlo da janela universal

• Modelo: CA-888
• Tamanho: 19,5*13,5 mm
• Utilizações: para resolver os problemas de manutenção da fonte de alimentação do monitor LCD de 15 a 21 polegadas, a placa de alimentação LCD danifica uma grande proporção.O dano da resistência de amostragem é o mais comum, devido à variedade destes modelos de componentes, muitas vezes porque não há peças de reposição idênticas e não podem ser reparadas.Deve ser a maioria das necessidades do cliente para desenvolver um amigo do módulo de alimentação LCD de uso geral.
• O módulo tem: cablagem simples, fácil de instalar, economia de tempo, melhoria da taxa de sucesso da manutenção e assim por diante.Os problemas de manutenção dos amigos podem querer considerar o desenvolvimento deste sob um módulo de alimentação universal..

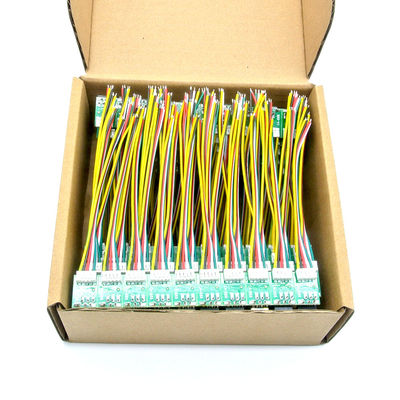

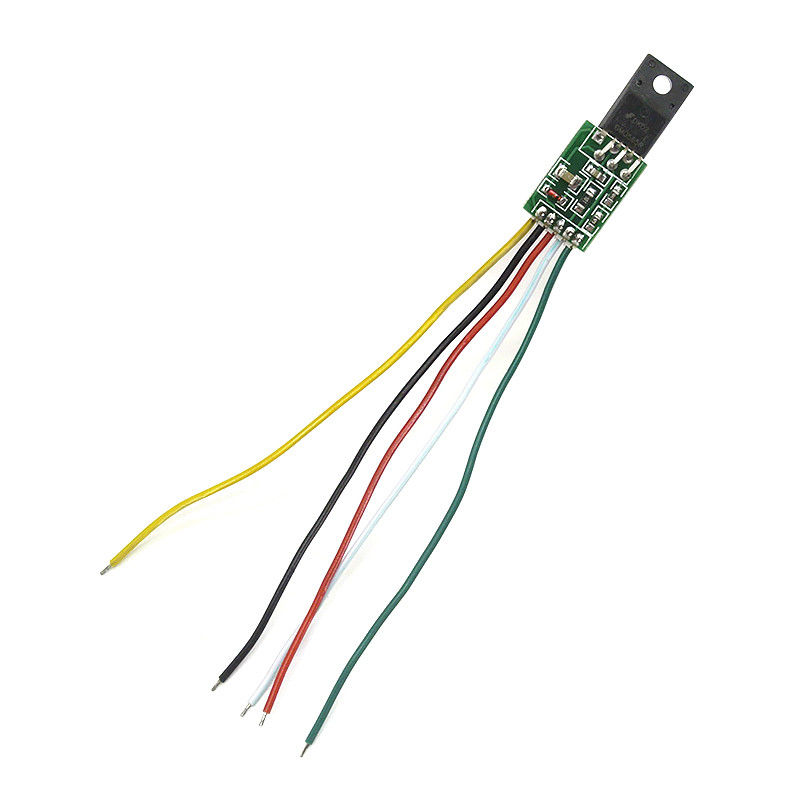

Definição do pin

• linha amarela do pé: DRAIN, lado de controle de potência, em seguida, a fonte de alimentação MOS de alta potência original D-pólo.Geralmente o meio do tubo de interruptor de potência pés

• pés linha preta ou linha de pó: GND, módulo terra 300v, em seguida, o condensador negativo, a mesma linha pode ser.Directamente ligado a um grande condensador de filtro negativo

• Linha vermelha: VCC, o lado da fonte de alimentação do módulo, em seguida, o condensador rectificador do terminal de enrolamento de feedback após a fonte de alimentação positiva, contínua, a tensão entre 12-18V.

• pés linha branca: FB, feedback de voltagem, então optocoupler 4 pés, por favor, verifique o optocoupler 3 pés calor, não calor, em seguida, colocar o optocoupler curto para o chão quente,enquanto o circuito periférico de 4 pinos desconectado.

• Linha verde de pés: pin de arranque de início, em seguida, condensador positivo de +300 v

Utilização:

• Remover o chip de alimentação original na placa (geralmente 8 pés), e o interruptor (mos tubo)

• Verifique o capacitor de 300v, bem como a capacidade do lado de carga do pacote não há tambor, um problema no primeiro

• substituição

• Verifique o lado da carga não há curto-circuito, quadro de anúncios, quadro de alta tensão

• Conecte o módulo para a linha correspondente, e verificar cuidadosamente que não há nada de errado, se errado pode causar a explosão do módulo

• Instalado no local original do radiador, prestar atenção ao isolamento, não curto-circuito

• Potência, a tensão de medição não é a saída, não há saída, em seguida, verifique a causa
