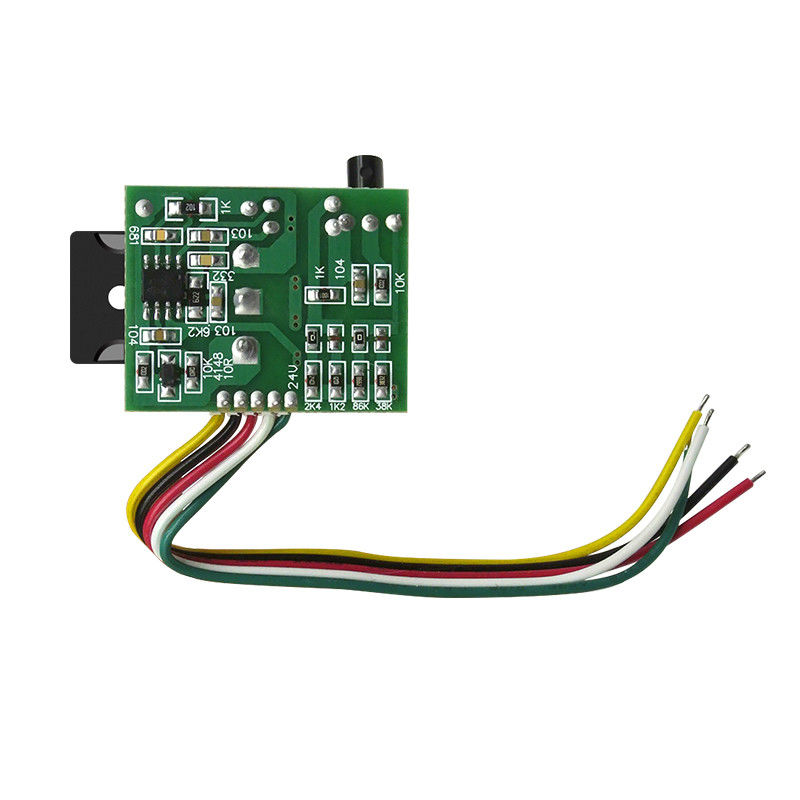

Polegada de comutação 12V 24V da amostra 46 da C.C. da placa da fonte de alimentação CA-901

Polegada de comutação 12V 24V da amostra 46 da C.C. do módulo de fonte de alimentação da tevê de CA-901 LCD

Descrição do produto:

• de capacidade elevada,
• consumo da baixa potência,
• tamanho pequeno,
• escala larga da tensão,
• fácil instalar,
• apropriado para a tensão da saída do flyback do poder da tevê de 12V 24V LCD
• é usado na falha de energia da tevê do LCD de 46 polegadas, do LCD ou na substituição rápida de comutação de alta potência da fonte de alimentação

Características:

• Tipo: Produtos do LCD, fonte de alimentação não-isolada
• Saída: 300V
• Saída: 12V/24V

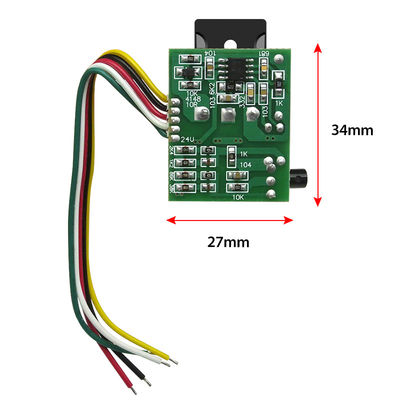

• Tamanho do produto: 34mm*27mm*17mm
• Tamanho universal: LCD universal, monitor abaixo de 46 polegadas
• Uso do produto: elevado desempenho, consumo da baixa potência, tamanho pequeno. Escala larga do regulamento de tensão

CA-901 REV: 01 características principais do módulo:

• Amostra da C.C. e feedback do regulador TL431, um bom desempenho do regulador.

• Este módulo usa a saída seletiva de 12V 24V, precisa somente de conectar a almofada correspondente, você pode a saída 12V ou 24V

• Projeto racionalizado, a instalação fácil (figure1), simplesmente de acordo com o diagrama, de acordo com o potência de saída exigido para conectar a almofada correspondente nela (fábrica 24V do módulo de fonte de alimentação

Duas instruções de instalação:

• Remova o interruptor de alimentação original ou o módulo grosso, o módulo fixado firmemente no dissipador de calor do theoriginal.

• Verifique o circuito da absorção do anti-pico é normal, o isshort-circuito secundário da carga do transformador.

• O módulo conectado à linha vermelha do weldingpoint original do polo do interruptor de alimentação C (polo do FET D, o modelo original para o poder do polo de C) a linha preta conectada ao campo geotérmica (filtro da fonte de grande alimentação capacitornegative).

• A linha amarela é conectada ao polo negativo do secundário, diodo de retificador do transformador (12V ou 24V) o polo positivo do capacitor do filtro (fonte de alimentação principal

• linha branca conectada à fonte de alimentação principal secundária 12V ou 24V do transformador (negativo do capacitor do filtro (lado frio):

• fonte verde lineconnected ao lado da oferta original do poder do módulo C (9V-18V), e do theoriqinal da máquina de IC de alimentação e desconexão do circuito.

• De acordo com a tensão da saída para selecionar a almofada apropriada, segundo as indicações da figura

• Após ter conectado a linha, nós sugerimos: desligue primeiramente (para desconectar o poder principal plug.load, conectado à carga falsa (10 ohms 20 watts de resistência), medida da tensão, checkcorrect antes da máquina do teste do poder.
