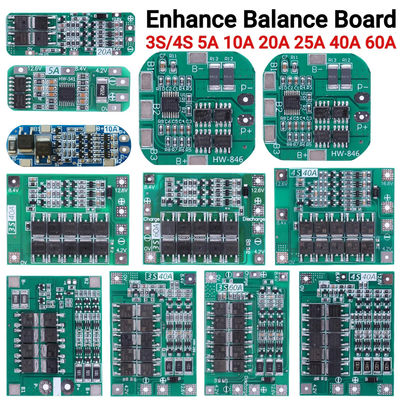

11.1V12.6V14.8V16.8V Enhance Balance BMS For Drill Motor Battery Lithium Charger Protection Board 3S 4S 40A 60A

Descrição do produto:

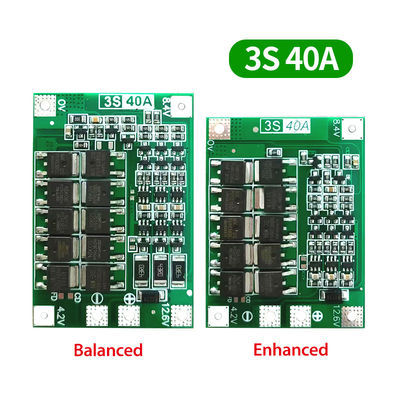

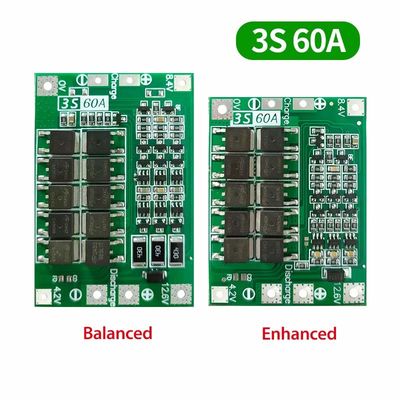

Placa de proteção de baterias de lítio de 3,6 cordas de 12,6 V e 40 A

• Voltagem de carregamento: DC 12,6V~13,6V
• Corrente de descarga contínua: 40A no máximo (se o ambiente de dissipação de calor não for bom, reduza a corrente de carga)
• Corrente de carga contínua: até 20 A
• Tamanho da versão Balance: 41x61x4mm
• Tamanho da versão reforçada: 41x55x4mm
• Escolha aplicável: aplicável à tensão nominal de 3,7 V, a bateria de lítio de 4,2 V totalmente carregada (incluindo 18650, 26650, bateria de lítio de polímero) pode ser perfurada abaixo de 170 W

Notas:

• Para iniciar com êxito a broca, são necessárias 3 baterias de potência 10C-20C ou 6 baterias de potência 5C-10C (recomendados modelos de baterias de potência: sony vtc4, vtc4A, vtc5A, vtc6)utilizar arame de cobre de 3 milímetros quadrados ou mais (não podem ser utilizadas chapas de níquel)
• Conecte rigorosamente 0V, 4.2V, 8.4V, 12.6V de acordo com o diagrama.
• Quando a bateria é soldada pela primeira vez ou quando a carga está em andamento, desde que a bateria individual exceda 4,2 V, a resistência "430" aquece e descarrega (descarga a cerca de 4,2 V).19V para parar o aquecimento)Se a resistência "430" estiver muito quente, verifique se a linha errada está ligada.

Preparação do material:

Preparar o módulo de proteção da bateria de lítio 3S 12.6V 40A, bateria, fonte de alimentação, resistor de carga de alta potência

A figura abaixo mostra o diagrama de descarga do módulo. A bateria é de 3 cordas.Pode ser realizado por paralelo da bateria ou comprar uma bateria com uma grande corrente de descargaPor exemplo, se a bateria for de 2000 mAH e o múltiplo de descarga for de 10C, então são necessárias apenas 3 cordas de 2 e a corrente de descarga é de 40A.

A figura abaixo mostra o diagrama de carregamento da bateria. A tensão de carregamento é DC12.6V ~ 13.6V. A corrente de carregamento depende da bateria conectada e o máximo não é superior a 20A.O módulo tem um caminho de carga equilibrado, e a função de equalização funciona apenas quando o desempenho da bateria não é muito diferente.

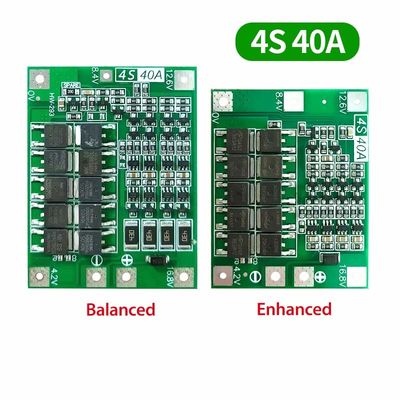

4 cordas 14,8V 16,8V 40A placa de proteção de bateria de lítio

• Voltagem de carga: DC 16,8V~17V
• Corrente de descarga contínua: 40A no máximo (se o ambiente de dissipação de calor não for bom, reduza a corrente de carga)
• Corrente de carga contínua: até 20 A
• Tamanho da versão Balance: 45x60x4mm
• Tamanho da versão reforçada: 44x55x4mm
• Escolha aplicável: aplicável à tensão nominal de 3,7 V, a bateria de lítio de 4,2 V totalmente carregada (incluindo 18650, 26650, bateria de lítio de polímero) pode ser perfurada abaixo de 170 W

Notas:

• O arranque bem sucedido da broca requer três baterias de energia 15C-20C, ou seis baterias de energia 10C-15C (ordinário 18650 não pode iniciar a broca!!).
• De acordo com os cabos do mapa 0V, 4.2V, 8.4V, 12.6V, 16.8V, não faça deliberadamente curto-circuito.
• Quando a carga do motor da escova for utilizada, tente ligar um condensador não polar (resistir a tensão superior a 25 V,capacidade 10uF-100uF) para os terminais positivos e negativos do motor para evitar o pico reverso do motorQuebre o tubo MOS.
• 4 grupos de baterias em série, certifique-se de que a tensão de cada grupo de baterias, se não for a mesma, preencha cada bateria separadamente e use em série.a bateria de queda de voltagem mais rápido que o grupo é bateria pobre.

A figura abaixo mostra o diagrama de descarga do módulo. A bateria é de 4 cordas. A bateria conectada precisa atender à corrente de descarga de 40A.Pode ser realizado por paralelo da bateria ou comprar uma bateria com uma grande corrente de descarga. Por exemplo, a bateria 2000mAH, a descarga múltipla 10C, em seguida, só precisa de 4 série 2 e a corrente máxima pode atingir a corrente de descarga 40A, a descarga estável requer 4 cordas 4 e pode ser,e precisam prestar atenção à dissipação de calor, a potência da bateria de descarga vai cair rapidamente.

A imagem abaixo mostra o diagrama de carregamento da bateria, 4 séries de baterias, a carga total real, tensão 16,8V, tensão de carregamento DC17V-18V, corrente de carregamento depende da bateria conectada,o máximo não exceda 20 A.
