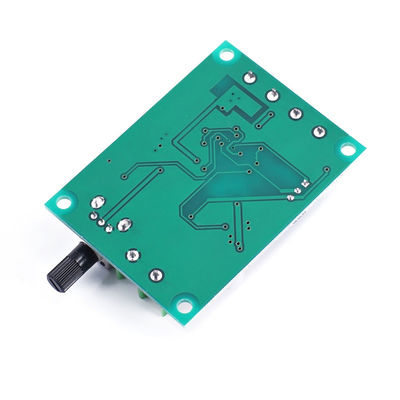

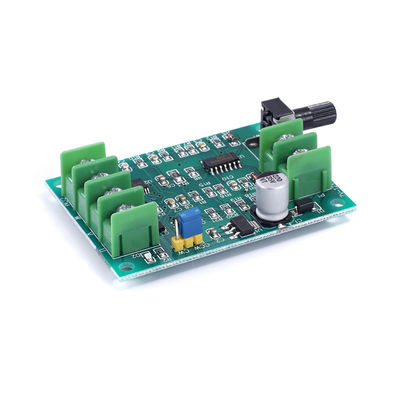

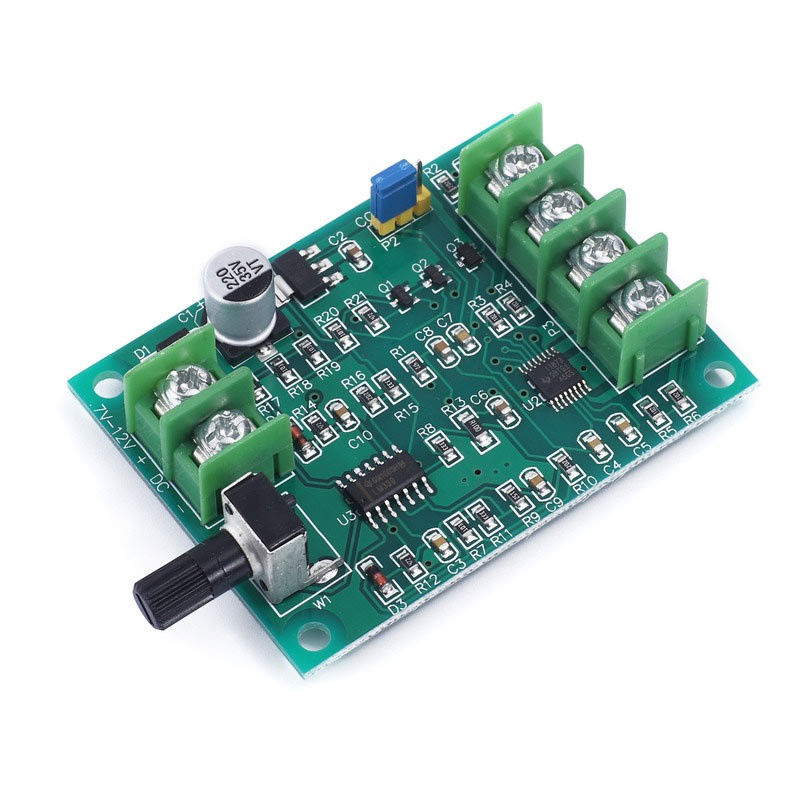

motorista sem escova Controller Board do controlador da velocidade do motor de 5V 12V PWM

placa sem escova da movimentação do motor da C.C.
No passado, a placa da movimentação do motor sem escova vendeu era fácil queimar a microplaqueta da movimentação quando a linha contato do motor era pobre, a linha errada foi conectada, a carga era demasiado grande, e a extremidade da saída foi procurada um caminho mais curto. Agora, a placa melhorada da movimentação não queimará a microplaqueta não importa como o motor é conectado à linha errada, a carga é demasiado grande, e a linha do motor é procurada um caminho mais curto, assim que você pode sentir livre para operá-la.
A placa da movimentação pode conduzir micro 3 fios ou 4 motores sem escova livres do salão do fio tais como o motor sem escova do disco rígido e o motor sem escova da unidade ótica.
A placa da movimentação tem a proteção da conexão do reverso da tensão, proteção da sobrecarga e procura um caminho mais curto a proteção. A fiação é simples e fácil de usar.
O disco rígido pode ser girado com uma tensão de 7-12V. Mais alta a tensão, mais rápida a velocidade de rotação, até aproximadamente 10.000 revoluções.
Como identificar o porto comum de um motor de 4 fios: medida os quatro terminais respectivamente com a engrenagem da resistência *1 do multímetro. Se a resistência de um terminal é a menor e igual àquela de outros três terminais, a seguir este terminal é o terminal de COM, isto é, o terminal comum. A placa da movimentação reconhece automaticamente de 4 fios o motor sem escova de 3 fios ou, e o motor sem escova de 4 fios pode igualmente ser desligado da linha de COM.

[conduzindo a tensão] C.C.: 7-12V
[Trabalho atual] ≤1.2A
[escala regulamentar da velocidade] 0%-100%
[Controle da inversão de fases] sim
[proteção da conexão do reverso da tensão] sim
[proteção da sobrecarga] inclui:
[procurar um caminho mais curto a proteção] sim

Nota: após procurar um caminho mais curto a proteção da sobrecarga da placa sem escova da movimentação, a luz indicadora do poder sai. Neste tempo, a fonte de alimentação da placa da movimentação deve ser eliminada, e a fonte de alimentação à placa da movimentação pode ser fornecida depois que a causa da sobrecarga é segurada. A luz indicadora do poder do diodo emissor de luz pode trabalhar normalmente quando está ligada.
