Tensão de DC4-30V e motocicleta atual do carro de poder do medidor 10A 50A 100A

M430 é instrumento uma tensão, uma corrente e de medição do poder. Pode somente medir e indicar a tensão, a corrente e o poder do circuito sob o teste. O valor indicado pode ser ajustado com uma resistência ajustável. A tensão e a corrente reais do laço não têm nenhum efeito.

Não use a alta tensão acima de 30V ao usar-se, se não causará dano da sobretensão ao produto.

O produto da escala 10A vem com um resistor de derivação, e haverá procura um caminho mais curto no fim do teste da medida de corrente contínua. Contanto que o medidor for conectado em série com a carga de acordo com o diagrama prendendo, pode ser usado normalmente.

Tensão de funcionamento:
A tensão de trabalho do instrumento é C.C. 4~30V, 5~12V é recomendada
A linha vermelha fina é o polo positivo da fonte de alimentação de trabalho, e a linha preta fina é o polo negativo da fonte de alimentação de trabalho, que pertence ao terreno comum com a linha preta grossa.
Ao usar-se, a tensão do limite conectada aos fios vermelhos e pretos finos não pode exceder 30V, e a fonte de alimentação 12V é recomendada

Escala de medição:
A escala da medida da tensão é 0~100V, o modo de exposição abaixo de 10V é 0.00V, a tensão começa em 0.2V, e a escala de erro é ±1V.
A escala atual da medida é 0~10A, os começos atuais em 0.03A, e o erro é ±0.1A

Ajustar-se da exposição de tensão
É o ajuste fino da exposição, não o ajuste principal, o ajuste é a tensão da exposição, mas a tensão real não pode ser ajustada!

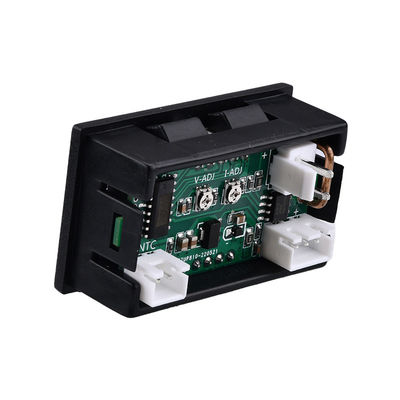

Encontre uma chave de fenda da liso-lâmina e torça o resistor ajustável do círculo de V-ADJ para ajustar a tensão

Ajustar-se atual da exposição
É o ajuste fino da exposição, não o ajuste principal, o ajuste é a corrente da exposição, mas a corrente real não pode ser ajustada!
Encontre uma chave de fenda da liso-lâmina e torça o resistor ajustável do círculo de A-ADJ para ajustar a corrente

Fio padrão:

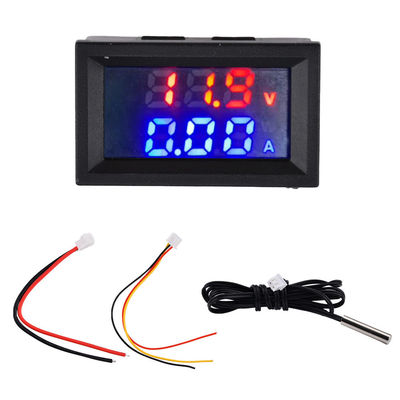

Fio vermelho, preto e amarelo de XH-2.54-3P (comprimento total do fio fino: 155mm)
Linha vermelha fina: o polo positivo da fonte de alimentação de trabalho, não pode conectar a uma fonte de alimentação acima de 30V
Fio preto fino: o polo negativo da fonte de alimentação de trabalho, e o fio preto grosso no canteiro de obras, não precisam de ser conectados ao compartilhar da fonte de alimentação
Linha amarela fina: linha do teste da tensão, conectada ao polo positivo da fonte de alimentação do circuito do teste
Fio vermelho e preto de VH-3.96-2P (comprimento total de arame grosso: fio atual do teste de 165mm)
Fio vermelho grosso: o polo positivo do teste atual, que é conectado ao polo negativo da carga.
Fio preto grosso: o negativo atual do teste, conecta para pôr o negativo, conectá-lo primeiramente e para desligá-lo então quando desligado

a corrente da Nenhum-carga não retorna ao método de processamento zero:

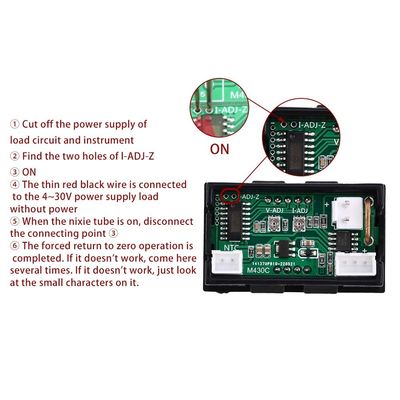

Para a zero-carga que zera, você precisa de preparar a pinça aguçado. Não energize o circuito da carga. Sem energia a multa vermelha e preta. Introduza a pinça nos dois furos redondos ao lado do I-ADJ-Z, no poder no vermelho fino e preto, na espera por 5 segundos, e remova a pinça. , assim que é forçado para zerar, se não, repita a operação diversas vezes.
