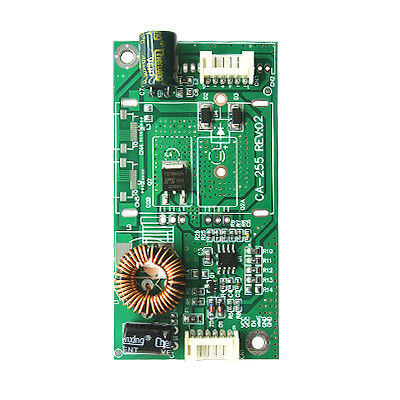

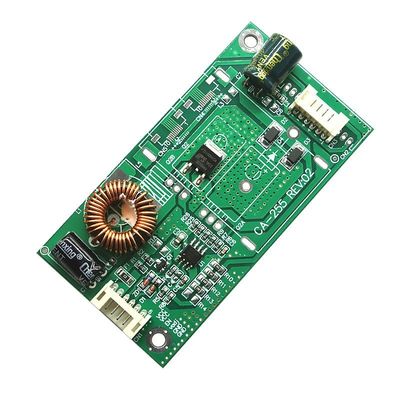

CA-255 Constant Current Board Universal 10" - 42" conduziram o motorista Board do luminoso da tevê

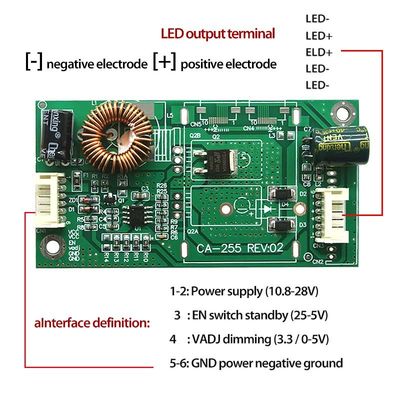

1. VCC: fonte de alimentação e tensão positiva, tensão do circuito (A tensão é geralmente 12V ou 24V)

2. ON / OFF, ON, EN, ON_BL etc: sinal de interruptor de pé, interruptor de pé (A faixa de tensão é entre 2,5V-5V)

3. PWM, PDIM, VDAJ, BL-PWM et al: pés ajustáveis de brilho (A atenuação tem dois modos, um é no modo digital -PWM,
Um é o atenuamento analógico -DC

4O PWM é chamado de ajuste de largura de pulso, que gera um sinal de onda quadrada retangular, a frequência é geralmente 200HZ-2KHZ,
A amplitude da tensão é geralmente 3,3V, PDIM abreviação em inglês, Dim significa "brilho".
O atenuamento analógico é pela tensão de corrente contínua, geralmente é transferido diretamente para o pé que fornece 0V-5V de tensão de corrente contínua para controlar o brilho.

GND: terreno (negativo)

LED +: diodo emissor de luz (banda LED) positivo

LED-: diodo emissor de luz (banda LED) Negativo

1. Número de modelo: CA-255
2. Volumes de entrada: 10,8-28V
3. Volume de saída: 15-88v

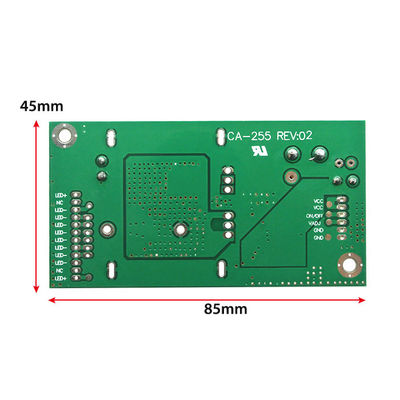

4. tamanho: 8,5x4,5CM
5. Peso: 24,4g
