CH341 Módulo CH341 24 Série 25 EEPROM Flash BIOS Módulo de programação USB 93CXX/25CXX /24CXX

Descrição do produto:

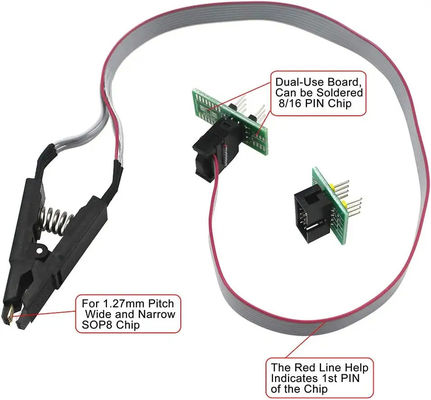

Conectar um chip BIOS a um clipe de teste SOP8 requer atenção ao pin correspondente, caso contrário o chip pode ser destruído.A linha com cor no clipe de teste é a primeira linhaAssim, a fim de evitar erros, deve-se olhar apenas para o pin um do clipe de teste e o programador para a correspondência.quando se conecta o cabo do clipe de ensaio a uma placa de adaptador, deve-se cuidar dos pés do conector correspondente na placa.

O próximo passo é programar o BIOS. Primeiro, deve-se ligar o chip ao computador e abrir o software de programação.Apague o chip.. Depois disso, verifique o vazio do chip, o que normalmente leva alguns segundos. Depois, abra o arquivo da lixeira para programação. Levará alguns minutos, e então deve-se verificar. Finalmente, o arquivo da lixeira é o arquivo de dados do sistema.se alguém tiver seguido todos os passos acimaNeste caso, pode-se ver algumas linhas de letras em inglês, indicando que a programação foi bem-sucedida.Talvez seja preciso carregá-lo antes da ligação normal..

Características:

Este produto está equipado com um chip FT232BL e um EEPRON externo (93C46), permitindo que ele suporte o Windows 10. Além disso, tem três modos de alimentação: 5V de alimentação externa, 3.3V de alimentação externa,e potência externa (voltagem necessária 3.3V-5V). O produto é também equipado com 3 LEDs para monitorar o processo de transmissão de dados, nomeadamente, TXD LED, RXD LED e POWER LED.e 5V são apresentados com pinos curvos para uso convenientePara aceder à MCU, por exemplo, pode consultar um manual de instruções.

Parâmetros técnicos:

GND: Conectar-se ao solo

RXD: Conectar-se ao MCU.TX (O sinal flui do MCU.TX para o FT232 antes de chegar ao PC.RX)

TXD: Conectar-se ao MCU.RX (O sinal flui do MCU.RX para o FT232 antes de chegar ao PC.TX)

3V3/5V: saída de 3,3 V ou 5 V (o módulo é alimentado por USB e a tampa do puxador deve ser definida em 3,3 V ou 5 V)

RTS: ligação ao MCU.CTS (a direção do fluxo de sinal é do MCU.CTS para o FT232 antes de chegar ao PC.RTS)

CTS: ligação ao MCU.RTS (o sinal flui do MCU.RTS para o FT232 antes de chegar ao PC.CTS)

Aplicações:

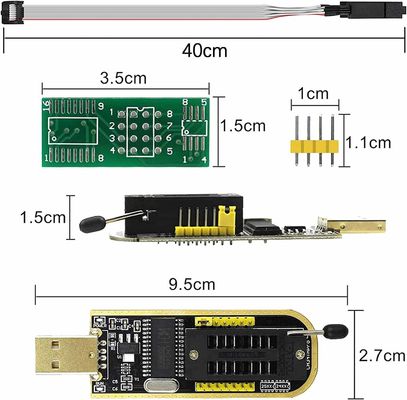

O creatall CH341 Module Development Board é o programador USB perfeito para quem quer explorar o mundo da tecnologia de computação.Este quadro é uma ótima maneira de se familiarizar com os conceitos básicos de programação com suas dimensões de 70mm X 27mm e C341A + Soic8 Clip + 1.Memory Adapter Burner Kit. É fácil de instalar e suporta o Windows 10, fornecendo uma ótima plataforma para aprender programação. Com sua fonte de alimentação de 3,3V ou 5V,abre um mundo de possibilidades quando se trata de programação, tornando este quadro uma escolha ideal para os iniciantes ou mesmo para desenvolvedores mais experientes.

Embalagem:

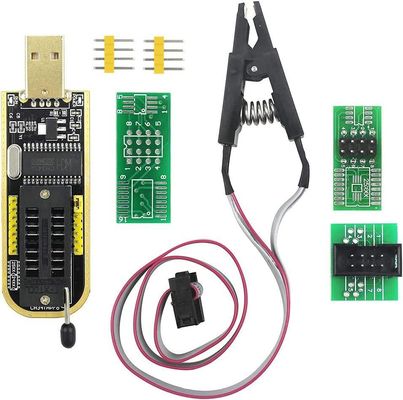

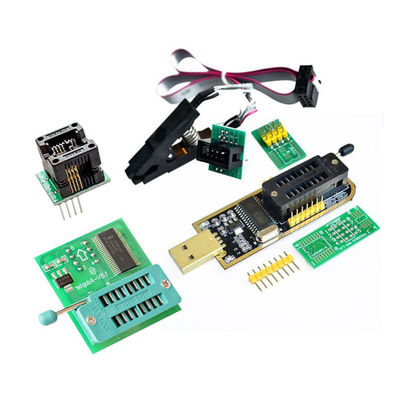

creatall CH341 Module USB Programmer Kit com Soic8 Clip + 1. Adaptador de memória Kit de queima para placa de desenvolvimento, Alimentado por 3.3V / 5V, 70mm X 27mm, CH341A Chip.

Apoio e Serviços:

Fornecemos suporte técnico e serviços para a Development Board. A nossa equipa de serviço ao cliente está disponível para responder a quaisquer perguntas que possam ter sobre os nossos produtos e serviços.Oferecemos uma documentação completa e tutoriais para ajudá-lo a começar a trabalhar rapidamenteTambém fornecemos atualizações de software gratuitas e correções de bugs, bem como acesso à nossa base de conhecimento e fóruns.A nossa equipa experiente está disponível para ajudá-lo a resolver quaisquer problemas que possa ter.
