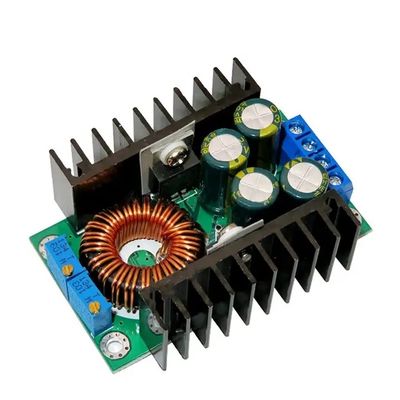

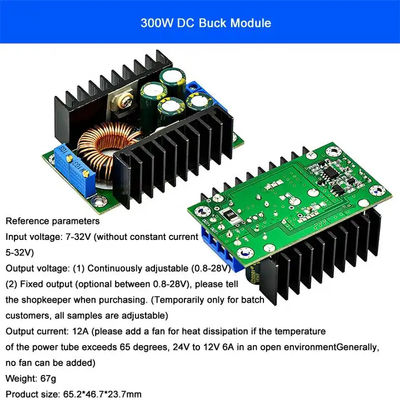

300W buck dc-dc:

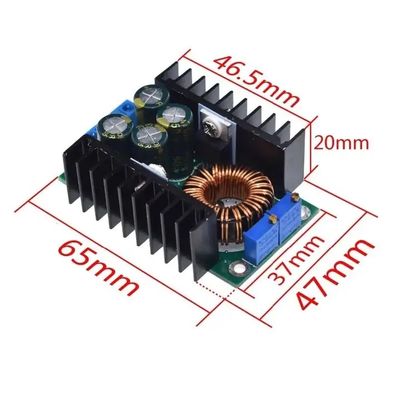

Dimensões: 65 ( comprimento) * 47 (largura) * 23,5 (altura) mm
1. Propriedades do módulo: módulo de carga de corrente constante descrescente não isolado, módulo de tensão constante (CC CV)
2. Vire a corrente da lâmpada: Valor de corrente constante * (0,1 ), Vire a corrente da lâmpada e a ligação de valor constante, tal como o valor de corrente constante é 3A, Vire a corrente da lâmpada é definida em uma corrente constante é 0.1 vezes (0.1 * 3A = 0,3A).
3Pressão mínima: 1V
4Entrada 24V saída 12V 5A ondulação em torno de 50mV (excluindo ruído)
5Proteção contra curto-circuito de saída: Sim, corrente constante
6Protecção da polaridade inversa de entrada: Nenhuma
7. Prevenção do retrocesso de saída: Nenhum
8Cablagem: terminal.
9Velocidade de resposta dinâmica: 5% 200 uS
10. Direção de ajuste do potencialímetro: no sentido horário (aumento), no sentido anti-horário (diminuição), o potencialímetro ((CV) fechado à tensão de entrada é usado para regular a tensão,O potencialómetro ((CC) fechado à tensão de saída é utilizado para regular a corrente (CC)
11Temperatura de funcionamento: grau industrial (-40 ° C a + 85 ° C) (por favor, note a temperatura do tubo de potência de uso real, calor de alta temperatura reforçado)
12Indicador: indicador de duas cores, a luz do indicador de carregamento é vermelha, a luz verde significa totalmente carregado (Nenhuma carga é verde)
13.Precisão da corrente e temperatura constantes: no ensaio real, a temperatura do módulo a partir de 25 graus
a 60 graus, a variação do valor da corrente constante é inferior a 5% (valor da corrente constante 5A)
14Proteção contra curto-circuito de saída: Sim,corrente constante (o valor de corrente constante definido)
15Protecção da ligação inversa de entrada: NÃO
16. Prevenção do fluxo reverso de saída: NÃO
17Método de fiação: bloco terminal
Características:
1. corrente fixa da lâmpada de viragem é 0,1 vezes o valor atual
(Utilizado para determinar se a bateria está totalmente carregada No momento do carregamento).
2Fabricado a partir de um circuito integrado de referência e de uma resistência de detecção de corrente de alta precisão, provando uma corrente constante mais estável (quando a corrente constante de 20°C a 100°C é 1A, a deriva de temperatura é inferior a 1%).Particularmente adequado para condutor de LED.
3. Corrente de saída alta, a corrente de saída máxima pode atingir 8A.
4- Quatro capacitanças de alta frequência, podem diminuir a ondulação de saída, melhorar a estabilização do trabalho.
5- Design de dissipador de calor duplo. diodo MOS Schottky dissipador de calor independente, que a dissipação de calor é boa, e não irá afetar um ao outro.
6Usando o núcleo de Sendust de grande tamanho e duas fios de cobre puro, melhorar a eficiência de trabalho, reduzir a febre.
7. 3296 Potenciômetro de várias voltas, regulação de tensão e corrente de alta precisão, boa estabilidade.
8. lâmpada de cores duplas, condição de trabalho ser claro de um olhar
9A tensão e a corrente são ajustáveis, o efeito de punção é bom.
Aplicações:
fonte de alimentação ajustável (9A de potência é grande o suficiente), controlador de LED de alta potência, controlador de display LED, carregamento de bateria de chumbo, carregamento de bateria de lítio, alimentação do veículo,fonte de alimentação do portátil do veículo (bucks), fonte de alimentação regulada, fonte de alimentação do sistema de baixa tensão, (como crianças O carro de brinquedo usa bateria de 12V para diminuir para 6V), 24V para 12V 9A, 12V para 5V 9A, 24V para 5V 9A, 24V para 19V, 20V, etc.,por isso tem uma ampla aplicação.
Carregamento da bateria:
1Certifique-se da tensão de flutuação da bateria e da corrente de carregamento de que necessita, bem como da tensão de entrada do módulo.
2Ajuste o potencialómetro de tensão constante e ajuste a tensão de saída para cerca de 5V.
3.Utilizar o multimetro em escala de corrente de 10A para medir a corrente de curto-circuito de saída e ajustar o
Potenciômetro de corrente para fazer a corrente de saída atingir o valor de corrente de carga esperado.
4Ajuste o potencialómetro de tensão constante para que a tensão de saída atinja a tensão de flutuação.
5Conectado à bateria, tente carregar.
(1,2,3, 4 passos para ligar a entrada do módulo de alimentação, saída sem carga não liga a bateria.)
Dispositivo de corrente constante LED:
1. Certifique-se da corrente operacional e tensão máxima de funcionamento do LED que você precisa para dirigir.
2Ajuste o potencialómetro de tensão constante, ajuste a tensão de saída para cerca de 5V.
3Utilize o multimetro na escala de corrente de 10A para medir a corrente de curto-circuito de saída e ajustar a corrente
Potenciômetro para assegurar que a corrente de saída corresponde à corrente de funcionamento esperada do LED.
4Ajustar o potencialómetro de tensão constante para que a tensão de saída alcance a tensão de funcionamento máxima do LED.
5Ligue o LED, teste.
(1,2,3, 4 passos para ligar a entrada do módulo de alimentação, saída sem carga não liga o LED.)

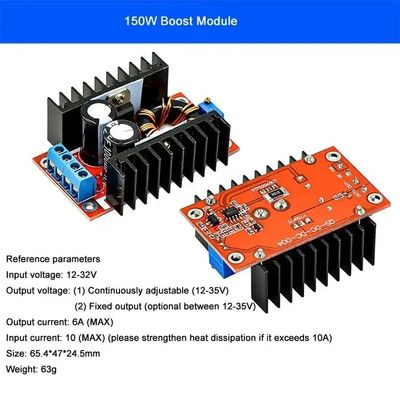

150w de impulso de corrente contínua:
Tamanho: 65 ( comprimento) * 47 (largura) * 23,5 (altura) mm (excluindo coluna de cobre)
100% novo e de alta qualidade DC-DC Boost Converter 10-32v para 12-35v Step Up Charger Power Module 150W
Modulo de conversão de regulador de tensão de impulso de potência estática DC ajustável 10-32V a 12-35V Step Up 150W 6A
Voltagem de entrada: CC 10-32 V
Voltagem de saída: DC 12-35 V ((regulavel)
Corrente de saída: 6 A (MAX)
Corrente de entrada: 10A (MAX)
Potência de saída: refrigeração natural 100W (MAX), reforço de refrigeração 150W (MAX) Potência real.
Eficiência de conversão: 94% (quando entrada 19V 2,5a saída 16V, referência)
O valor da onda de saída: 2% (MAX)
Temperatura de trabalho: industrial (40 ° C a + 85 ° C), ambiente Temperatura, ganhando 40 graus, ambos por favor reduzir a energia para usar, ou para melhorar o resfriamento).
Temperatura de carga total: 45 graus
Corrente sem carga: 25mA típico
Regulação da tensão: 0,5%
Regulação da carga: 0,5%
Velocidade de resposta dinâmica: 200uS 5%
Proteção contra curto-circuito: Não Instala o fusível ou o circuito de proteção nas partes de entrada.
Proteção inversa de entrada: Não (por favor, respeite uma proteção inversa ou conecte uma ligação nas partes de entrada.)
Tamanho: 65 * 23 * 56,3 mm
Aplicações:
1) Faça você mesmo uma fonte de alimentação do carro ajustável de saída, você só precisa conectar sua fonte de alimentação de 12V à entrada, você pode ajustar livremente e continuamente a tensão de saída (14-35V),mas a tensão de saída não pode ser inferior à tensão de entradaA entrada é ligada à sua fonte de alimentação de 12V, e a saída é ajustada à tensão do seu notebook para funcionar.
3) Carregador de impulso, pode utilizar a fonte de alimentação de 12 V para carregar baterias superiores a 12 V, tais como baterias de 24 V. 4) Para fornecer energia ao seu equipamento eletrónico,desde que a tensão é ajustado para a tensão que você precisa e a corrente não excede a corrente nominal5) A fonte de alimentação da fase frontal do sistema, quando se está a trabalhar num projecto e a entrada é de 10 a 18 V,e sua placa de sistema precisa de cerca de 24V de alimentação e sua potência é muito grande, a potência dos módulos comuns DC-DC é muito pequena, escolha o nosso módulo, você pode trabalhar diretamente na máquina sem depuração, e facilmente alcançar alta eficiência e aumento de alta potência.
