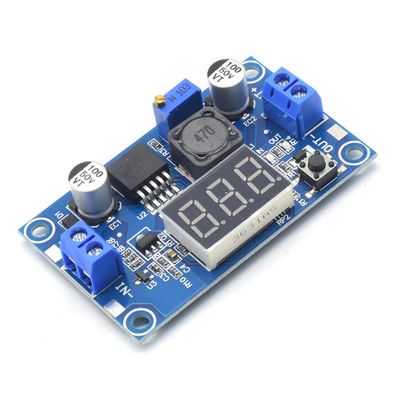

LM2596 Módulo de redução de tensão ajustável CC-DC com visor voltímetro com calibração de precisão de tensão
Criar produtos econômicos de produtos semelhantes, e criar LM2596 com módulo de exibição digital! ! !
O módulo LM2596 no mercado não possui protecção contra curto-circuito de saída.e a capacidade de saída corrente é inferior a 1.8A. Este módulo utiliza o LM2596 original, chip grande, superfície fosca, protecção contra curto-circuito de saída, alta corrente 3A.
Destaques do módulo:
1Preço confortável, design inteligente e fácil de usar, e custo-benefício!
2Voltímetro de bordo, o voltímetro pode ser auto-calibrado, não haverá problema com o voltímetro!
Funções e características do módulo:
●Com o visor voltímetro e o voltímetro pode ser auto-calibrado.(Para assegurar a precisão do voltímetro, certifique-se de que a tensão de entrada é superior a 4,5 V)
● Toque no botão para alternar entre a tensão de entrada e a tensão de saída de medição, e há uma luz indicadora para indicar qual a tensão que está a ser medida, e a configuração é salvada,mesmo que a energia seja desligada e ligada novamente.
● O voltímetro pode ser desligado e pode ser facilmente realizado tocando no botão à esquerda quando não for necessário.
● Com blocos terminais, é conveniente utilizar sem solda, e os pontos de ligação dos fios de solda são reservados.
● A tensão de entrada é de 4,0 a 40 V. (A tensão de entrada deve ser superior a 1,5 V à tensão de saída)
●Alteração da tensão de saída ajustável de 1,25 V a 37 V, ajustável continuamente (a tensão de entrada deve ser 1,5 V superior à tensão de saída)
● A corrente de saída é de 3 A e recomenda-se a sua utilização dentro dos limites de 2,0 A. A corrente elevada é necessária para reforçar a dissipação de calor.
● A potência de saída é de 20W, por favor reforce a dissipação de calor se exceder 15W.
● Alta eficiência de conversão, uma média de 88% (a eficiência está relacionada com a diferença de tensão de entrada, de saída, de corrente e de pressão)
● Com a proteção da ligação inversa, a ligação inversa não queima
●Com proteção contra sobreaquecimento e função de proteção contra curtocircuito
● Tamanho 6*3,5*12cm (longo*largo*alto)
●Peso: 22 g
Área de aplicação:
Este módulo pode ser utilizado em campos de redução gradual onde a tensão de entrada é superior à tensão de saída, tais como baterias, transformadores de energia, fontes de alimentação reguladas ajustáveis DIY,Fornecedores de alimentação de veículos automóveis de 24 V, equipamento industrial, 12V a 3,3V, 12V a 5V, 24V a 5V, 24V a 12V, 36V a 24V, etc.
Método de autocalibração do voltímetro de bordo:
1Quando o voltímetro de bordo mostrar a tensão de saída, pressione e segure o botão à direita durante 2 segundos e depois solte-o.O voltímetro e o indicador de tensão de saída "OUT" irá piscar simultaneamente, e o modo de regulação da tensão de saída será inserido; pelo mesmo motivo, exibido no voltímetro Ao inserir a tensão, pressione e segure o botão à direita durante 2 segundos e depois solte,O voltímetro e o indicador de tensão de entrada "IN" piscarão simultaneamente, e o modo de regulação da tensão de entrada será inserido neste momento;
2Toque no botão direito para aumentar a tensão em uma unidade e toque no botão esquerdo para diminuir a tensão em uma unidade;
o valor de tensão de uma unidade é inferior a 0,1V, você precisa pressionar 1-5 vezes para ver o voltímetro alterado por 0,1V, o valor específico
O número de toques consecutivos depende do valor da tensão atualmente exibida; quanto maior a tensão atualmente exibida, menor o número de vezes para pressionar;
3Após o ajuste de tensão ser concluído, pressione e mantenha pressionado o botão direito por 2 segundos e depois solte-o. Neste momento, você pode sair do modo de calibração de tensão,e todas as configurações de parâmetros serão salvas automaticamente após a desligação.
Nota: Com este método de regulação, só é necessário calibrar uma vez o valor de tensão que pode ser obtido em toda a gama de tensões.
