Funções e características do módulo:

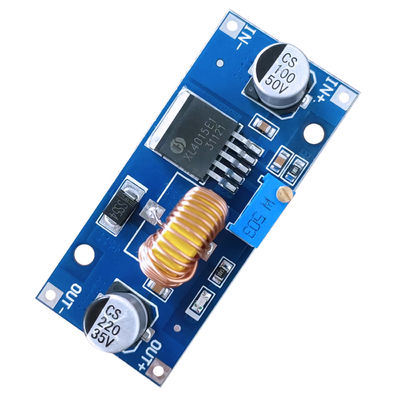

Tipo de módulo: módulo de redução gradual não isolado (BUCK)Voltagem de entrada: 4-38V (Input não exceda 38V)
Voltagem de saída:1.25-36V ajustável continuamente
Corrente de saída: 0-5A, recomendada para utilização dentro de 4,5A
Potência de saída: Recomendada para utilização dentro de 75 W.
Temperatura de funcionamento: -40°C a +85°C
Frequência de funcionamento: 180KHz
Eficiência de conversão: até 96% (a eficiência está relacionada com
tensão de entrada, de saída, corrente e pressão diferencial)
Taxa de ajustamento da carga: S (I) ≤ 0,8%
Taxa de regulação da tensão: S (u) ≤ 0,8%
Indicador de potência: Sim
Proteção contra curto-circuito: ter (corrente limitada 8A)
Protecção contra sobre-temperatura: existe (desligação automática da saída após sobre-temperatura)
Proteção contra ligações de entrada: nenhuma (se necessário, insira o diodo de alta corrente no
string de entrada)
Instalação: 2 parafusos de 3 mm Modo de ligação: Soldadura, com V-IN como entrada e V-OUT como saída Tamanho do módulo: 54 mm de comprimento, 23 mm de largura, 18 mm de altura
Peso: 16g
Área de aplicação:
Este módulo pode ser usado na tensão de entrada é maior do que a tensão de saída do campo step-down, tais como bateria, transformador de energia, DIY regulador de tensão ajustável fonte de alimentação,24V veículo de caneta medidor esta fonte de alimentação, equipamento industrial, 12V a 3,3V, 12V a 5V, 24V a 5V, 24V a 12V, 36V a 24V, etc.
Por favor, preste atenção:
Alguns clientesrefletir que a tensão de saída do módulo não pode ser ajustado, sempre igual à tensão de entrada.Por favor, gire o potenciômetro no sentido anti-horário mais de 10 voltas, e depois use o módulo pode ajustar a tensão normalmente.
Porque quando o módulo de desaceleração sai da fábrica, a tensão de saída por defeito é de cerca de 20V.
