Módulo de alimentação de TV de entrada de 18 V para o conversor de impulso de CC para DC CA-888 LED

Imagem Grande : Módulo de alimentação de TV de entrada de 18 V para o conversor de impulso de CC para DC CA-888 LED

Detalhes do produto:

Lugar de origem:	Guangdong, China
Marca:	creatall
Número do modelo:	CA-888

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	100 peças
Preço:	$0.45/pieces 100-999 pieces

Contato

Módulo de alimentação de TV de entrada de 18 V para o conversor de impulso de CC para DC CA-888 LED

descrição

Voltagem de entrada:

18V

Voltagem de saída:

18V

Utilização:

Módulo de fonte de alimentação da tevê

Destacar:

Módulo de alimentação de TV de 18 V

Módulo de alimentação do Creatall TV

Contacte-nos

Especificações

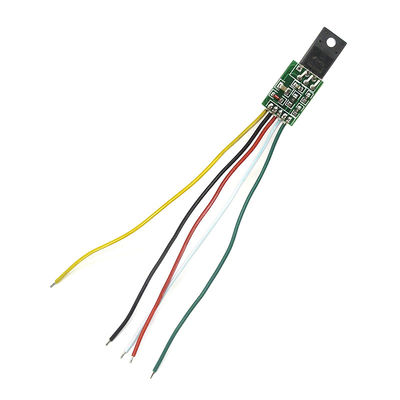

CA-888 LCD power universal window control module super display LED LCD TV power supply module board

Marca: CREATALL
Modelo: CA-888

Tamanho: 19,5*13,5 mm
Utilizações: para resolver os problemas de manutenção da fonte de alimentação do monitor LCD de 15 a 21 polegadas, a placa de alimentação LCD danifica uma grande proporção.O dano da resistência de amostragem é o mais comum, devido à variedade destes modelos de componentes, muitas vezes porque não há peças de reposição idênticas e não podem ser reparadas.Deve ser a maioria das necessidades do cliente para desenvolver um amigo do módulo de alimentação LCD de uso geral.
O módulo tem: cablagem simples, fácil de instalar, economia de tempo, melhoria da taxa de sucesso da manutenção e assim por diante.Os problemas de manutenção encontrados pelos amigos poderão interessar-se em considerar o desenvolvimento deste no âmbito de um módulo de alimentação universal..

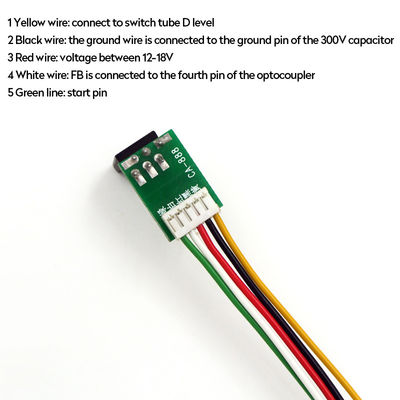

Em segundo lugar, a definição do pin
Linha amarela de 1 pé: DRAIN, lado de controle de potência, em seguida, a fonte de alimentação MOS de alta potência original D-pole. Geralmente o meio dos pés do tubo do interruptor de energia

2 pés linha preta ou linha de pó: GND, módulo de terra 300v, então o condensador negativo, a mesma linha pode ser.Directamente ligado a um grande condensador de filtro negativo

Linha vermelha de 3 pés: VCC, o lado da fonte de alimentação do módulo, depois o condensador rectificador do terminal de enrolamento de feedback após a fonte de alimentação positiva e contínua, a tensão entre 12-18V.

Linha branca de 4 pés: FB, feedback de tensão, então optocoupler 4 pés, por favor verifique o optocoupler 3 pés de calor, não calor, então coloque o optocoupler curto para o chão quente,enquanto o circuito periférico de 4 pinos desconectado.

Linha verde de 5 pés: pino de arranque, então condensador positivo de +300 v

Os clientes devem ser otimistas sobre o método de ligação específico após a modificação, não aceder cegamente ao acaso.

Terceiro: Utilização
1. Remova o chip de alimentação original na placa (geralmente 8 pés), e o interruptor (tubo mos

2. Verifique o capacitor de 300v, bem como a capacidade do lado de carga do pacote não há tambor, um problema no primeiro

substituição
3Verifique o lado da carga, não há curto-circuito, quadro de anúncios, quadro de alta tensão.

4. Conecte o módulo para a linha correspondente, e verificar cuidadosamente que não há nada de errado, se errado pode causar a explosão do módulo

5- Instalado na localização original do radiador, prestar atenção ao isolamento, não curto-circuito

6. Potência, a tensão de medição não é a saída, não há saída, em seguida, verifique a causa

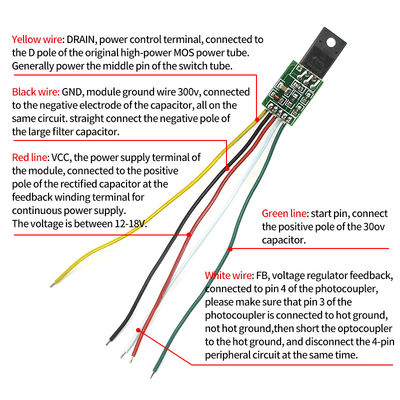

Chumbo amarelo	DRAIN. Terminal de controlo de energia, ligado ao tubo de alimentação MOS de alta potência original Dpole Geralmente a perna média da banheira do interruptor de alimentação
Chumbo negro	GND. módulo de fio de terra 300V. o pólo negativo do capacitor. pode ser na mesma linha. diretamente ligado ao pólo negativo do capacitor grande filtro
Chumbo vermelho	VCC, o extremo de alimentação do módulo, ligado ao pólo positivo do condensador rectifried após o final de enrolamento de feedback.continua a fornecer energia, e a tensão é entre 12-18V.
Chumbo branco	FB, feedback de tensão, conecte o optocoupler 4pin, por favor confirme que o optocoupler 3pin está ligado ao solo quente. Se não estiver quente.curto o optocoupler para o solo quente e desconectar o circuito periférico de 4 pinos.
Chumbo verde	Liga o pólo positivo ou o condensador de +300V

Descrição do produto

Contacte-nos
Wechat:	zq13827494627	WhatsApp:	+86-13827494627
Skype:	Alvacheng1	E-mail:	Leo@creatall.com

Perfil da empresa

Certificados e processos de produção

Embalagem e entrega

1Embalagem normal.

2- Cartão de exportação.

3Embalagem personalizada.

4Todas as encomendas serão enviadas dentro de 3-25 dias após o pagamento confirmado pelos clientes.

Pagamento e Envio

PagamentoTermos de pagamento padrão: pagar 30% de depósito antecipadamente, 70% de saldo antes do envio. Ordem de garantia de comércio online, tudo depende de você. Mais termos de pagamento podem ser fornecidos! (T / T, PAYPAL WESTERN UNION)Transporte marítimoServiço pós-venda: 100% de inspecção rigorosa e teste antes do envio. Substitua em uma semana uma vez que os produtos originais defeituosos encontrados na chegada. Desfrute de um ano de garantia.

Comentários de clientes

Isto é parte de um bom feedback do nosso cliente, tudo é 5 estrelas.
produtos de alta qualidade e serviços profissionais.

Perguntas frequentes

P: Qual é a quantidade mínima de encomenda para os seus produtos?R: Se precisar de uma pequena encomenda, por favor contacte-nosP: Quanto tempo é o seu prazo de entrega?A: O produto será enviado dentro de 3 dias após o pagamento ser confirmado, e o tempo de entrega é de 3 a 6 diasP: Teste ou inspecciona todos os artigos antes da entrega?R: Sim, testamos e verificamos todos os itens antes do envio.Q. Qual é a sua garantia?A: 60 dias após o recebimento das mercadorias. Nossos produtos são 100% testados antes de serem enviados. Se as mercadorias estiverem defeituosas, por favor avise-nos dentro de 3 dias após a entrega.Qualquer artigo deve ser devolvido tal como está para ser elegível para uma restituição ou pagamentoO comprador é responsável por todo o frete incorrido.P: Como pago a encomenda?A: Aceitamos transferência bancária, Western Union, Pay Pal, moneygram, escrow (se você preferir outros métodos, entre em contato conosco)
