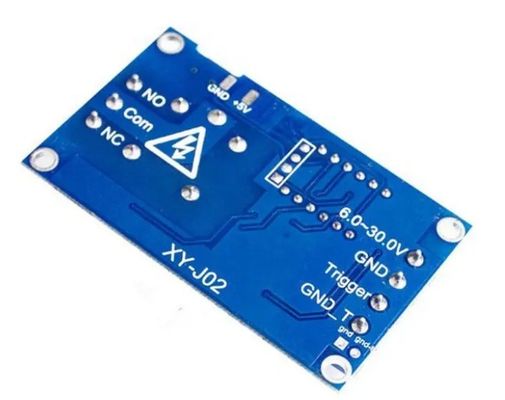

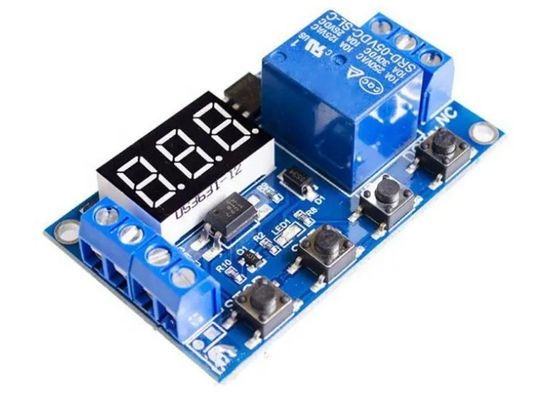

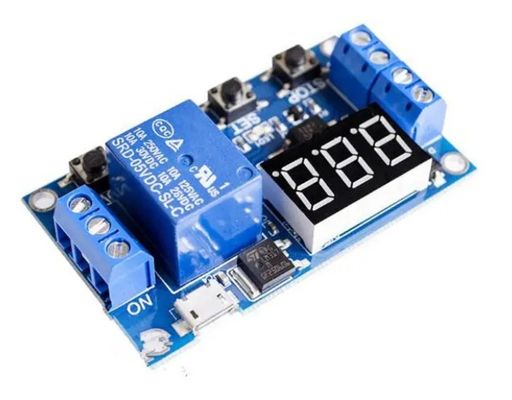

original módulo de relevo único, desligamento de energia por atraso, desconexão, atraso do gatilho, interruptor de circuito de cronometragem do ciclo, com módulo de relevo único USB, desligamento de energia por atraso, desconexão, atraso do gatilho,Interruptor de circuito de cronometragem do ciclo 0.1 segundo (mínimo) ~ 999 minutos (máximo) ajustável continuamente Este produto é fácil de usar e potente, mas os compradores devem ler as instruções de funcionamento deste produto em detalhes.É um produto muito prático.. Os destaques do módulo: 1. A fonte de alimentação de alta tensão (6 ~ 30V) suporta micro USB 5.0V fonte de alimentação, que é muito conveniente de usar; 2.fácil de entender, e quase atende a todas as suas necessidades; 3. Há uma função de parada de emergência chave (chave STOP), com proteção de conexão reversa, conexão reversa não queima; 4.,sem qualquer operação no prazo de 5 minutos, desligue automaticamente o ecrã; qualquer tecla para despertar; 5. Podem ser definidos diferentes parâmetros OP, CL, LOP,Estes parâmetros são independentes uns dos outros e guardados separadamente.Modo de funcionamento: P1: Após a activação do sinal, o relé é ligado durante o tempo de funcionamento e depois desligado; durante o tempo de funcionamento,as seguintes operações P1.1: O sinal é inválido quando desencadeado novamente P1.2: O sinal é acionado novamente para re-temporização P1.3: O sinal desencadeia a reinicialização novamente, o relé é desconectado e o cronograma para; P-2: Dê o sinal de gatilho, depois de o relé ser desligado para o tempo CL, o relé é ligado para o tempo OP,Após o cronograma ser concluído, o relé está desligado; P3.1: Dar o sinal de gatilho, após o relé é ligado para o tempo OP, o relé irá desconectar para o tempo CL, e, em seguida, ciclo as ações acima, dar o sinal novamente no ciclo,O relé vai desconectar., e tempo de parada; o número de ciclos (LOP) pode ser definido; P3.2: não é necessário desencadear o sinal após a ligação, o tempo OP quando o relé estiver ligado e o tempo CL quando o relé estiver desligado, as ações acima são ciclicadas; o número de ciclos (LOP) pode ser definido; P-4:Função de espera do sinal: se houver um sinal de disparo, o temporizador é desligado e o relé permanece ligado; quando o sinal desaparece, o relé é desconectado após o cronograma do OP; durante o cronograma,Há outro sinal., e o temporizador é desligado; Parâmetros do produto: 1: Voltagem de trabalho: 6-30V suporte micro USB 5.0V fonte de alimentação 2: Fonte de sinal de disparo: disparo de alto nível (3.0V-24V) A ligação de sinal e a ligação de sistema não estão na mesma ligação para melhorar a capacidade anti-interferência do sistema (também pode ter curto-circuito para a ligação comum) 3: Capacidade de saída: pode controlar equipamento dentro de DC 30v 5A ou AC 220v 5A 4: Corrente quieta: 20mA Corrente de trabalho: 50mA 5: Vida útil: mais de 100 000 vezes; temperatura de trabalho: -40°C; tamanho:6.2*3.8*1.7cm 6: Com isolamento por optoacoplamento, capacidade anti-interferência melhorada, placa de circuito industrial, configuração de parâmetros para sempre após desligar a memória.A saída do relé é um contacto passivo, saída sem carga, que controla a função de ligação e desligação de uma linha.
Intervalo de cronometragem 0,1 segundo (mínimo) ~ 999 minutos (máximo) ajustável continuamente Como escolher o intervalo de cronometragem: Após definir o valor do parâmetro na interface de seleção de modo,Pressione o botão STOP para selecionar o intervalo de tempo; XXX. O ponto decimal está no lugar dos uns, faixa de tempo: 1 segundo a 999 segundos XX.X O ponto decimal está no lugar de dez, faixa de tempo: 0,1 segundo a 99,9 segundos X.X.X.Todos os pontos decimais estão acesos., intervalo de tempo: 1 minuto a 999 minutos Por exemplo, se você quiser definir o OP para 3,2 segundos, mova o ponto decimal para o décimo lugar, e o tubo digital irá exibir 03.2 Descrição do parâmetro: OP no tempo, CL fora de tempo, tempos de ciclo LOP (1 ¢ 999 vezes, "---" representa ciclos infinitos) Estes parâmetros são independentes uns dos outros, mas todos os modos compartilham estes parâmetros.quando o OP on-time estiver definido em 5 segundos em P1.1, e o utilizador quer mudar para o modo P1.2, em seguida, digite P1.2 para definir os parâmetros correspondentes, OP Também será de 5 segundos; Na interface principal (display 000), pressione o botão SET,OP (CL, LOP) e a hora correspondente XXX será exibida; se houver apenas OP (como o modo P1.1P1.2, P1.3) tempo no modo, em seguida, aperte a tecla SET para exibir apenas OP e o tempo correspondente; Se houver OP, CL, LOP no modo (como o modo P3.1, P3.2), pressionando brevemente a tecla SET, será exibida a tecla OP e a hora correspondente, a tecla CL e a hora correspondente, a tecla LOP e as horas correspondentes.você pode facilmente ver os parâmetros definidos no modo atual pressionando o botão SET na interface principal, o que é muito conveniente! Como definir parâmetros 1. primeiro determinar o modo de trabalho do relé; 2. De acordo com o modo de trabalho do relé,na interface principal (quando o módulo estiver ligado, ele irá piscar o modo de trabalho atual (modo P1.1 padrão), e, em seguida, entrar na interface principal) "Presione o botão SET por 2 segundos e, em seguida, liberar Enter a interface de seleção de modo,e selecionar o modo a definir pressionando os botões para cima e para baixo (P1.1~P-4); 3. Após selecionar o modo a definir (por exemplo, P3.2), aperte o botão SET para definir os parâmetros correspondentes.CL tempo de ausência, tempos de ciclo LOP ("-- -" representa um ciclo infinito)), ajustar o valor do parâmetro através de UP e DOWN,Suporte à pressão longa (aumento ou diminuição rápidos) e à pressão curta (aumento ou diminuição de 1 unidade)Após a definição do valor do parâmetro, premir o botão STOP Para selecionar a posição do ponto decimal, selecionar o intervalo de tempo (tempo correspondente de 0,1 segundos a 999 minutos);Pressione a tecla SET para definir o próximo parâmetro do modo atual, o processo é o mesmo que acima; 4. Depois de definir os parâmetros do modo selecionado, pressione e segure o botão SET por 2 segundos e solte-o. O modo atualmente definido piscará,e depois voltar para a interface principal. A configuração do parâmetro foi bem sucedida, muito simples! Interface principal: "000" (sem ponto decimal) é exibido quando o relé não está funcionando, e há um ponto decimal quando o relé está funcionando,que é muito claro! Interface de seleção de modo: Pressione o botão SET por muito tempo para entrar, depois que a configuração estiver concluída, pressione o botão SET por muito tempo para sair e retornar à interface principal, muito simples!
Extensão da função do botão STOP: Modo de activação do relé: 1. ON: O relé é autorizado a conduzir durante a condução OP; 2. OFF: O relé está proibido de conduzir e está sempre desligado;Pressione o botão STOP na interface principal para alternar entre ON e OFF, o estado atual irá piscar, e, em seguida, retornar à interface principal. (Esta função é uma função de parada de emergência, uma tecla para abrir e fechar o relé) Modo de sono: 1.Dentro de cinco minutos, sem qualquer operação, o tubo digital desliga automaticamente o ecrã e o programa é executado normalmente;Pressione e segure o botão STOP por 2 segundos e, em seguida, soltá-lo para alternar entre os estados C-P e O-dO estado atual vai piscar, e depois voltar para a interface principal.
