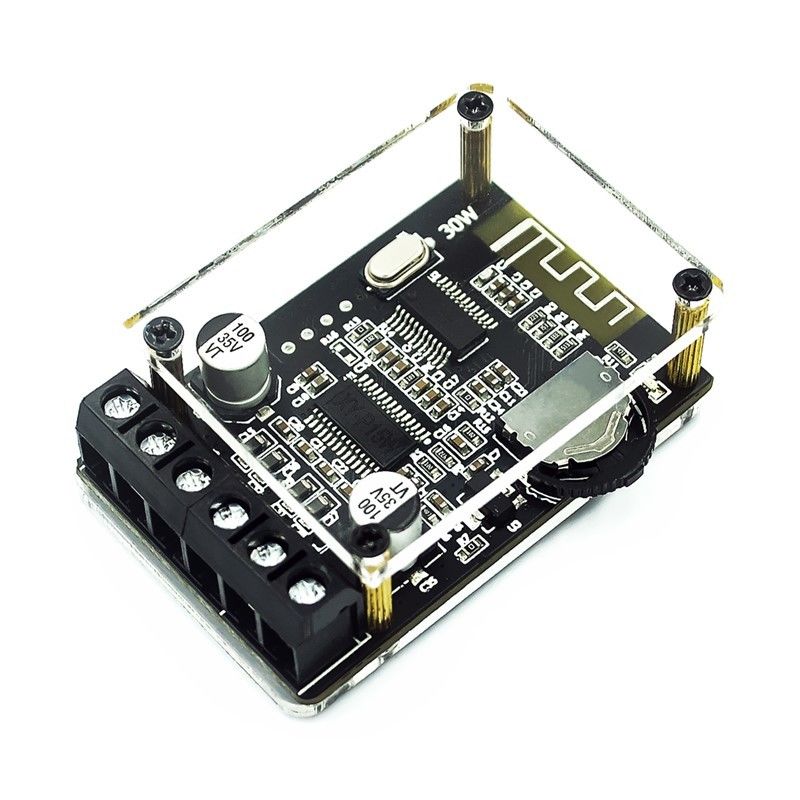

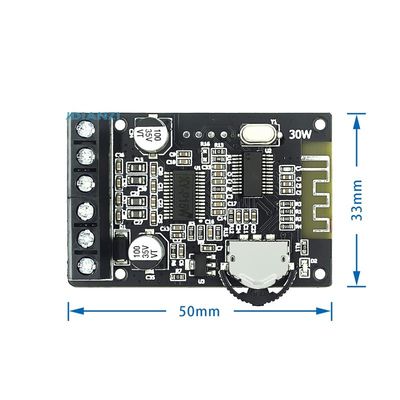

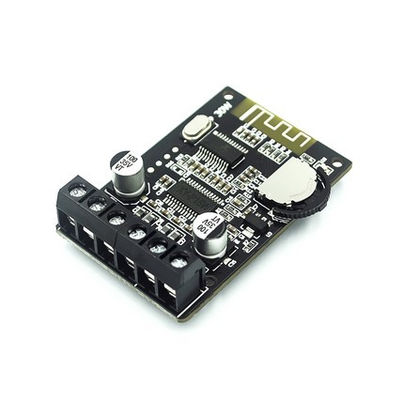

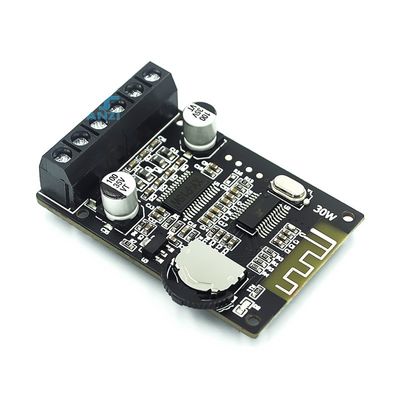

Placa do amplificador de poder superior de XY-P15W 10W 20W com Bluetooth estereofônico

• nome do produto: Módulo digital do amplificador de potência do ooth azul
• Número do produto: XY-P15W
• Tensão de funcionamento: C.C.: 8~24V
• Versão azul-ooth: 5,0
• Distância de transmissão: 15 medidores (visível e desobstruído)
• número de canais: De dois canais (estereofônico)
• Potência de saída (@1KHz)
• 16W*2 @12V 4Ω
• 10W*2 @12V 8Ω
• 15W*2 @16V 8Ω
• 20W*2 @20V 8Ω
• 30W*2 @24V 8Ω (exige o dissipador de calor)
• Orador do adaptador (30W~150W)
• 4 ohms (fonte de alimentação 8~12V)
• 8 ohms (fonte de alimentação 8~24V)
• 16 ohms (fonte de alimentação 8~24V)
• mecanismo da proteção do módulo
• Proteção da polaridade do reverso do poder
• Procurar um caminho mais curto a proteção
• proteção do superaquecimento da Auto-recuperação

Nota:

A fim melhorar o desempenho do módulo, recomenda-se adicionar um dissipador de calor à microplaqueta do amplificador de potência na encenação da aplicação de mais do que 20W*2

Instruções

• Depois que o poder é girado sobre, o indicador azul pisca rapidamente e entra no modo azul-ooth;

• depois que “o tom alerta” é transmissão, incorpora o modo e as esperas de emparelhamento para emparelhar-se;

• o azul do telefone celular - buscas do dente para “XY-P15W” (o nome da placa do amplificador de potência), o clique “XY-P15W” conecta, depois que a conexão é bem sucedida, “o tom alerta” será jogado, e a luz indicadora estará ligada por muito tempo, e a música do telefone celular pode ser jogada.

• Quando a música está jogando, a luz indicadora piscará lentamente; depois que o Azul-dente é desligado, a placa do amplificador de potência está pronta para o emparelhamento seguinte, “o tom alerta” será jogado e incorpora então o emparelhamento do modo está esperando o emparelhamento. A conexão é como mostrado abaixo

Precauções para o uso:

• Use a placa do amplificador de potência tão longe como possível do sinal de WIFI (o router)

• A tensão de fonte de alimentação recomendada é C.C. 8~24V. Se excede 26V, a microplaqueta estará queimada.

• A fonte de alimentação não excede 12V quando conectada a um orador 4Ω, e a fonte de alimentação não excede 24V quando conectada a um orador 8Ω

• A corrente da fonte de alimentação é recomendada ser mais do que 2A.

• O poder de trabalho do módulo excede 20W*2, e um dissipador de calor precisa de ser adicionado.

• O cabo do orador não deve ser demasiado longo, e assegura-se de que seja apropriado dentro de 1 medidor.

• Pague a atenção à proteção eletrostática. Antes de tocar a placa do amplificador de potência, você precisa de liberar a eletricidade estática em suas mãos para evitar a divisão da microplaqueta pela eletricidade estática. A microplaqueta azul-ooth é mais sensível à eletricidade estática.

• Recomenda-se adaptar o poder avaliado do orador a 30W e evitar acima o orador do superaquecimento e a queimadura.
