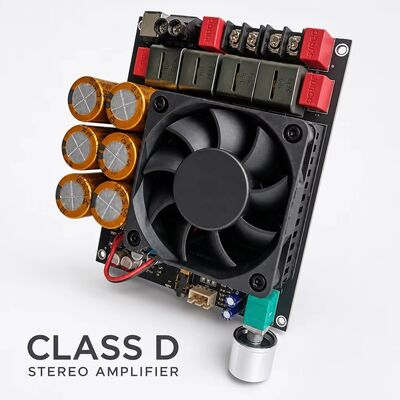

Placa Amplificadora Estéreo Classe D com Resfriamento por Ventilador Dual TPA3255 de 600W+600W DC18-50V

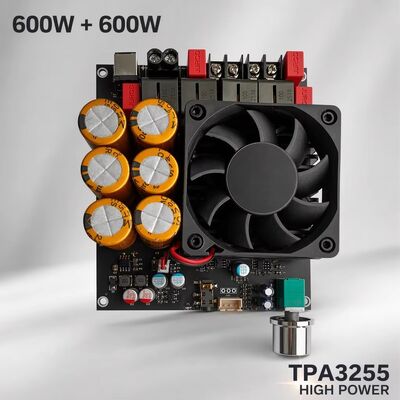

O 6002 é uma placa amplificadora estéreo pura pós-estágio construída emdois chips TPA3255 originais, entregando até 600W + 600W em cargas de 2 ohm a 48V e 300W + 300W em cargas de 4 ohm. Com uma relação sinal-ruído de 90dB, THD+N abaixo de 0,05% e ganho máximo de 38dB, é projetado para sistemas estéreo profissionais, home theater de alta qualidade, caixas acústicas de chão e projetos de áudio comercial. Um ventilador de resfriamento de alta velocidade integrado, dissipador de calor espessado e capacitores de filtro com tampa dourada mantêm o módulo estável sob uso contínuo de alta potência.

• Chips Dual TPA3255: dois chips amplificadores classe D TPA3255 originais da TI entregam 600W+600W de saída estéreo de pico com baixa distorção e alta resolução.
• Resfriamento ativo: ventilador de alta velocidade mais dissipador de calor de alumínio espessado mantém a saída de potência total durante longas operações contínuas.
• Componentes de nível audiófilo: capacitores de filtragem ESR baixa, capacitores eletrolíticos com tampa dourada, indutores blindados de alta corrente e layout de PCB preciso.
• Ampla faixa de potência: entrada DC 18-50V, 10A ou superior, recomendado 36-48V; funciona com caixas acústicas de 4-8 ohm.

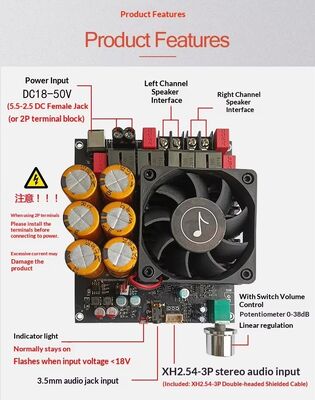

• Integração simples: PCB compacto de 134 x 100 x 37mm com entrada estéreo XH2.54-3P, entrada de jack de 3,5mm, cabo blindado incluído e soquete DC de alta corrente banhado a ouro ou bloco de terminais de 2P.
• Volume e proteção: potenciômetro de volume on-board de 0-38dB com luz indicadora de energia (pisca quando a tensão de entrada está abaixo de 18V), mais proteção contra subtensão de entrada, superaquecimento, sobrecorrente e curto-circuito.
• Pronto para OEM / ODM: logotipo e cor de PCB personalizados, embalagem personalizada, ajuste fino de funções e amostragem rápida de 7 dias.

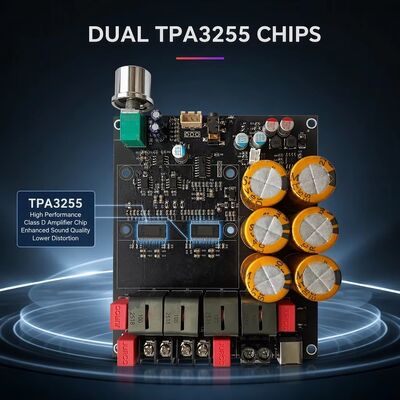

Dois chips TPA3255 independentes trabalham em configuração estéreo, cada um acionando um canal. O design de feedback e a correção de erro do driver de gate de alta velocidade mantêm a distorção baixa em toda a banda de áudio, enquanto o layout dual-chip distribui o calor e a corrente para que a placa mantenha sua saída nominal em vez de reduzir o desempenho.

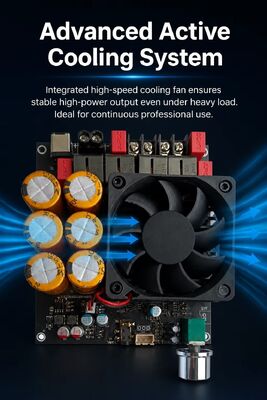

Um ventilador de alta velocidade puxa o ar através de um dissipador de calor de alumínio escovado espessado, e capacitores de filtragem ESR baixa mais indutores blindados de alta corrente mantêm a fonte limpa sob carga pesada. Um soquete DC banhado a ouro ou bloco de terminais de 2P, capacitores eletrolíticos com tampa dourada e indutores de cobre livre de oxigênio são usados em toda a placa.

A placa aceita DC 18-50V com corrente de 10A ou superior; adaptadores de 24V, 36V e 48V são todos suportados, e uma tensão mais alta juntamente com uma impedância de caixa acústica mais baixa aumenta a potência de saída. Certifique-se de que a potência do adaptador seja superior à potência de trabalho real do amplificador e conecte o bloco de terminais de 2P antes de ligar para evitar danos por corrente excessiva.

O PCB principal mede 134 x 100 x 37mm e a montagem completa com ventilador e dissipador de calor mede 135 x 118 x 40mm, de modo que o módulo se encaixa em chassis de amplificador padrão, gabinetes de caixas acústicas ativas e carcaças OEM personalizadas. Terminais de caixa acústica esquerda e direita, entrada estéreo e controle de volume são dispostos na borda da placa para fiação rápida.

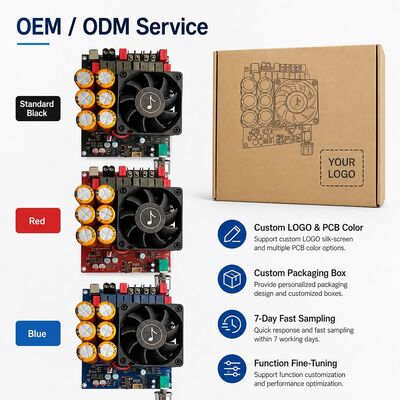

Suporte OEM e ODM direto da fábrica inclui serigrafia de logotipo personalizado, múltiplas opções de cor de PCB (padrão preto, vermelho, azul), design de embalagem personalizado, ajuste fino de funções e amostragem rápida de 7 dias para marcas de áudio, fabricantes de áudio profissional, integradores de sistemas de caixas acústicas e projetos de marca própria.

Adequado para sistemas de áudio estéreo profissional, home theater de alta qualidade, sistemas de caixas acústicas de chão, produtos de áudio comercial, projetos de amplificadores personalizados, distribuidores e compradores atacadistas em massa. Ideal para fabricantes de equipamentos de áudio e plantas de montagem de caixas acústicas que precisam de um módulo pós-estágio estável e de alta potência.

Shenzhen Creatall Electronics Co., Ltd. é um fabricante profissional de módulos de áudio com 16 anos de experiência, QC rigoroso, alta capacidade de produção e produtos com certificação CE / RoHS.

Fornecimento direto da fábrica de módulos amplificadores classe D de alta potência com experiência de exportação, status de fornecedor verificado, saída estável e curto prazo de entrega para pedidos repetidos. Envie-nos sua potência alvo, impedância da caixa acústica e quantidade do pedido para uma cotação e arranjo de amostra.
