Placa Amplificadora Bluetooth TPA3116 de 2.1 Canais 50W+50W+100W CA-TB21H Módulo Amplificador de Áudio com Controle por APP

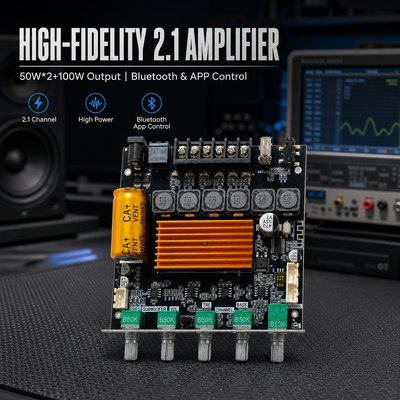

O CA-TB21H é um módulo amplificador Classe D de 2.1 canais construído no chip TPA3116, entregando 50W + 50W para os canais esquerdo e direito mais 100W para o canal do subwoofer a partir de uma fonte de alimentação DC 12-24V. As fontes de áudio são cobertas por Bluetooth 5.1, entrada de linha AUX, reprodução de cartão USB / TF e o controle remoto IR incluído, enquanto o BT-APP fornece controle de EQ e efeitos de luz a partir de um telefone. Um dissipador de calor dourado, cinco botões de controle frontais e portas de expansão para uma placa pré-amplificadora de microfone tornam esta placa pronta para sistemas de alto-falantes OEM, kits de áudio doméstico e linhas de montagem de equipamentos de áudio.

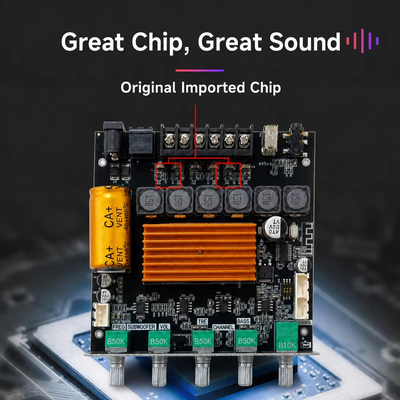

• Saída 2.1 canais: esquerdo e direito 50W cada mais subwoofer 100W, chip TPA3116, resposta de frequência 20Hz-20KHz.
• Quatro métodos de entrada: Bluetooth 5.1 (BT-APP, 10m área aberta), AUX, cartão USB / TF e controle remoto IR com bateria de botão.
• Cinco botões frontais: volume mestre / energia, agudos, graves, frequência do subwoofer (20-200Hz) e volume do subwoofer, mais volume independente dos canais L/R.
• Controle APP: BT-APP suporta ajuste de EQ, mídia local, unidade USB, cartão SD, efeitos de luz e funções de encontrar meu dispositivo.
• Pronto para expansão: Portas de entrada e saída de reverb pré-amplificador de microfone, saída de linha de subwoofer para uma placa amplificadora de potência pura externa.
• Mono em ponte: defina o switch DIP 1 para ON (PBTL) para unir os dois canais em mono para um alto-falante de alta potência.
• Cinco proteções: polaridade reversa, subtensão, superaquecimento, sobrecorrente e curto-circuito.

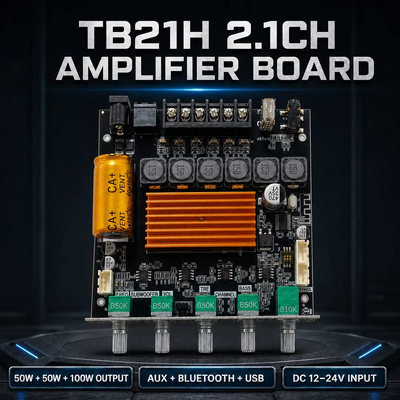

Terminais de alto-falante do subwoofer e dos canais esquerdo/direito, antena Bluetooth flexível, porta USB, entrada de áudio AUX e entrada de alimentação DC 12-24V (plugue DC 5.5 x 2.1mm) estão dispostos em uma borda, para que a placa possa ser montada em uma caixa sem chicotes de fiação extras. Um LED de status de energia e os cinco botões ficam no painel frontal.

A potência de saída aumenta com a tensão de alimentação e diminui com a impedância do alto-falante. Os valores de referência abaixo são medidos com cargas de 4 Ohm e 8 Ohm a 19V e 24V, o que ajuda você a combinar o adaptador com o conjunto de alto-falantes real.

Para um sistema 2.1 equilibrado, recomendamos um adaptador DC de 24V 5A ou 8A, alto-falantes esquerdo e direito de 4 Ohm 30-50W e um subwoofer de 4 Ohm 60-100W. Um adaptador de corrente mais alta mantém o canal do subwoofer de 100W estável em alto volume, e a potência do adaptador deve ser sempre maior que a potência de trabalho real da placa.

Antes de instalar o botão, gire o potenciômetro na direção da seta para a esquerda até atingir o mínimo e não girar mais. A linha horizontal no botão deve então ficar voltada para a direção mostrada no diagrama, para que a escala de volume corresponda à posição real.

Para ponte em mono, desligue primeiro e defina o switch DIP 1 para ON (função PBTL). Conecte apenas um alto-falante de cada lado; ao conectar dois alto-falantes, cada um deve ter 4 Ohm ou mais e a impedância paralela não deve cair abaixo de 2 Ohm. A porta de expansão 1 é a entrada de reverb do pré-amplificador de microfone e a porta de expansão 2 é a saída de reverb, e a saída de linha de subwoofer pode alimentar uma placa amplificadora de potência pura externa.

Instale o BT-APP, desligue o Bluetooth do telefone, ligue o módulo e conecte o dispositivo chamado BT-APP (a entrada BT-APP-BLE não é usada pelo APP). O APP fornece ajuste de EQ, reprodução de mídia local, navegação em unidades USB e cartões SD, efeitos de luz e encontrar meu dispositivo. As curvas de EQ se aplicam enquanto o APP está conectado; graves e agudos são ajustáveis.

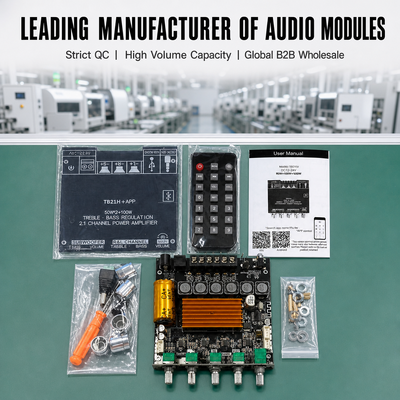

O pacote inclui um controle remoto IR com bateria de botão e folha de isolamento: energia, modo, mudo, reproduzir / pausar, anterior / próximo, EQ, aumentar e diminuir volume, repetição única / todas, chave de cartão USB / TF e seleção de faixa 0-9. O alcance de trabalho é de cerca de 7m em linha de visão e diminui em um ângulo de 15 graus.

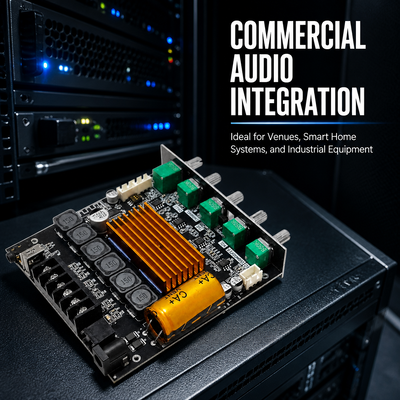

Adequado para fabricantes de equipamentos de áudio, fábricas de montagem de sistemas de alto-falantes, distribuidores de eletrônicos de áudio, desenvolvedores de produtos OEM e ODM, marcas de alto-falantes de marca própria, projetos de embalagem personalizada e equipes regulares de compra a granel. Casos de uso típicos incluem sistemas de áudio doméstico 2.1, conjuntos de estante e subwoofer, música de fundo para lojas, kits de amplificadores DIY e caixas de alto-falantes de karaokê.

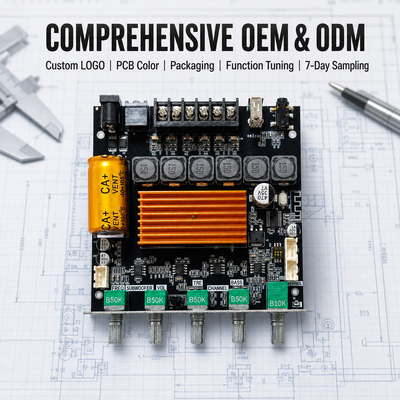

Suporte abrangente OEM e ODM cobre logotipo personalizado, cor de PCB, embalagem, ajuste de função e amostragem de 7 dias, para que a mesma placa possa ser entregue em sua própria marca e configuração para diferentes mercados.

Cada placa é embalada em uma caixa individual de 11 x 11 x 5cm com peso bruto de 0.3kg, protegida por espuma à prova de choque e enviada em caixas de grau de exportação. Um manual do usuário impresso está incluído na caixa; marca OEM, embalagem personalizada e carregamento de contêineres mistos estão disponíveis.
