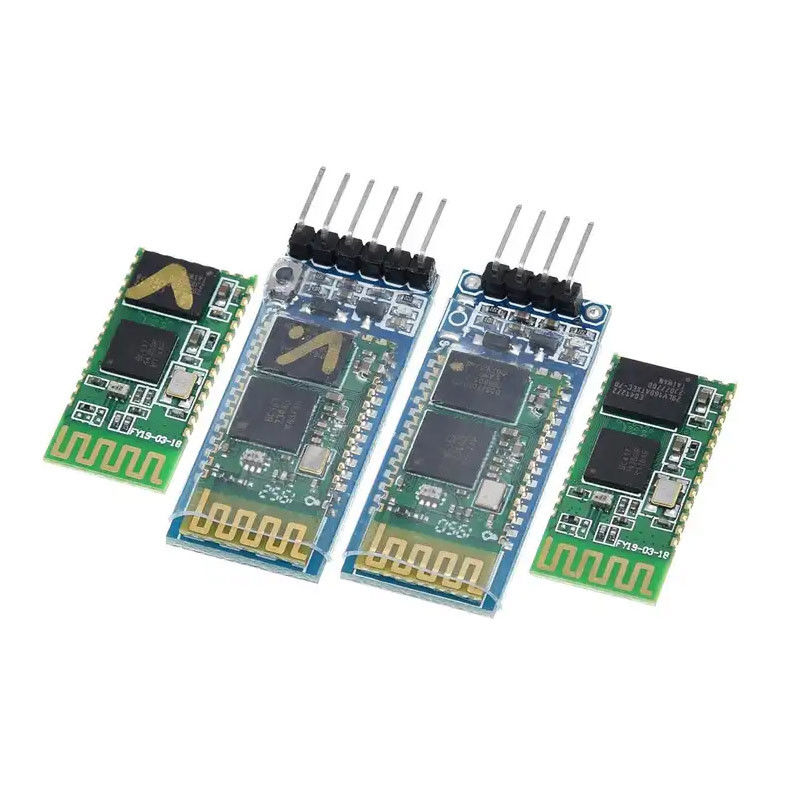

Módulo audio RS232/TTL de Bluetooth Wifi do módulo sem fio de HC-05 HC-06 RF

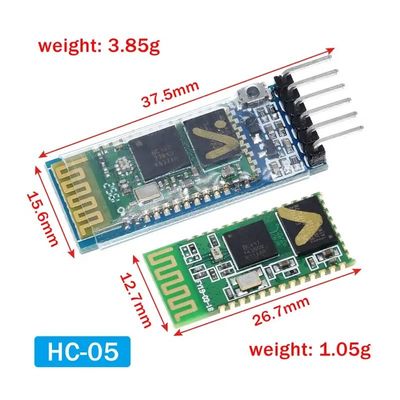

HC-05

É o mestre dois de Slaveand do módulo de HC-05 Bluetooth em um módulo.
Este módulo pode ser ajustado a um transmissor ou um receptor, transmissor poderia emparelhando-se com o receptor, receptor e o receptor ou o transmissor e o transmissor não podem uma comunicação no meio, receptor poderiam emparelhando-se com os computadores e o bluetooth do telefone celular, ao comprar, o defeito para o receptor.
Use a microplaqueta de Bluetooth do grosso da população do CSR, padrões de protocolo de Bluetooth V2.0.
Tensão de funcionamento 3,3 V. do módulo.
A taxa de defeito do oleiro de 9600, o usuário pode estabelecer-se.
O tamanho do módulo do núcleo: 28 milímetros x 15 milímetros x 2,35 milímetros.
Trabalho atual: combinando para 30 miliampères, combinando a comunicação para 8 miliampères.
Letargia atual: nenhuma letargia.
Usado para o sistema da leitura de medidor do sistema de navegação de GPS, da água e do gás da eletricidade.
Com computador e adaptador de Bluetooth, PDA, equipamento sem emenda da conexão
Série comercial: Série da placa do módulo de Bluetooth
Com luz indicadora do diodo emissor de luz, uso 150mA e a microplaqueta 3.3V regulamentar.

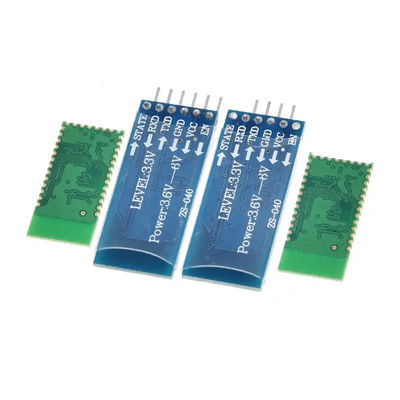

Com pé de VCC.GND.TXD.RXD para Bluetooth
Com o botão da “pesquisa” (o pé de ON/OFF/WAKE para ele, para fora externo de MCU/entrada o “nível elevado” pode controlar o módulo para pesquisar)
Compatível com o módulo mestre do “módulo escravo” ou módulo (inteiro) de Bluetooth do mestre-escravo.
Tensão entrada: 3,3 -6V
Tamanho: 1.55cm * 3.98cm

Nota:
A fonte de alimentação entrada 3.3~6V, proibe mais do que 7V
Nenhum “automaticamente para impedir peversing da fonte de alimentação funcional”, para conectar por favor corretamente a fonte de alimentação
Nós recomendamos para instalar de “o módulo mestre Bluetooth”
O “estado” é pé da saída para o estado do diodo emissor de luz, quando Bluetooth “desligado”, saída “pulso”, quando Bluetooth “conectado”, saída “nível elevado”, nós pode determinar os estados de “MCU”
Se somente a placa, nenhuma alguma de “função Bluetooth”

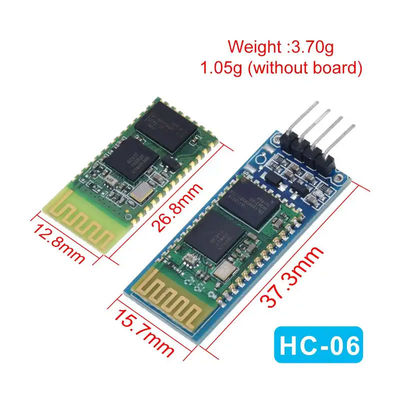

HC-06
Este módulo de HC-06 Bluetooth.
Permite que seu dispositivo a envie ou receba os dados de TTL através da tecnologia de Bluetooth sem conectar um cabo de série a seu computador.

Característica:
Trabalhos com alguns adaptadores de USB Bluetooth.
Defeito Baud Rate: 9600,8,1, N.
Construído na antena.
Cobertura até 30ft.
Versão de Bluetooth: V2.0+EDR
Tensão de funcionamento: 3.3V
Defeito Baud Rate: 9600,8,1, N.
Cobertura do sinal: 30ft
Comprimento do cabo: 21.5cm
Tamanho do artigo: 4,3 * 1,6 * 0.7cm
Peso do artigo: 3g
Tamanho do pacote: 9 * 3 * 1cm
Peso do pacote: 8g
Série comercial: Série da placa do módulo de Bluetooth
Com luz indicadora do diodo emissor de luz, uso 150mA e a microplaqueta 3.3V regulamentar.
Com pé de VCC.GND.TXD.RXD para Bluetooth
Com o “re-seach” botão (o pé de ON/OFF/WAKE para ele, outinput externo o “nível elevado” de MCU pode controlar o módulo a re-seach)
Compatível com o módulo mestre de” módulo .slave " ou módulo (inteiro) do bluetooth do mestre-escravo.
Tensão entrada: 3.3~6V
Tamanho: 1.55cm*3.98cm

Nota:
A fonte de alimentação entrada 3.3~6V, proibe mais do que 7V
Nenhum “automaticamente para impedir peversing da fonte de alimentação funcional”, para conectar por favor corretamente a fonte de alimentação
Nós recomendamos para instalar de “o módulo mestre Bluetooth”
O “estado” for pé da saída para o estado do diodo emissor de luz, quando bluetooth “desligado”, saída “pulso”; quando o bluetooth “conectou”, saída “nível elevado”, nós podemos determinar os estados de “MCU”
Se somente a placa, nenhuma alguma de “função Bluetooth”
