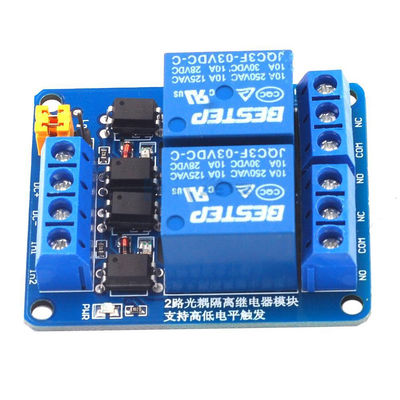

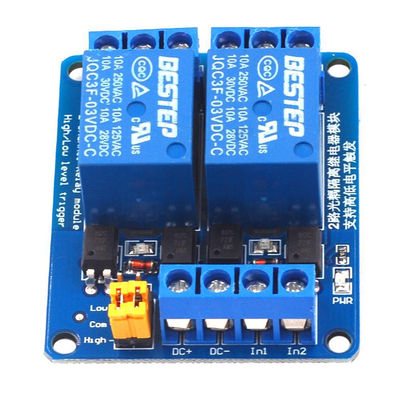

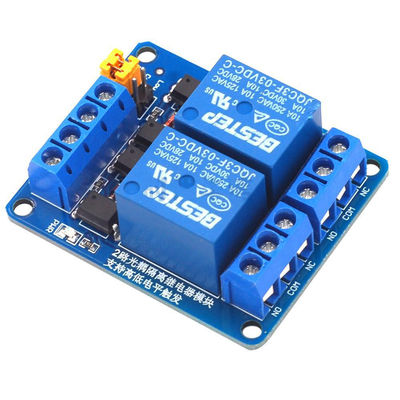

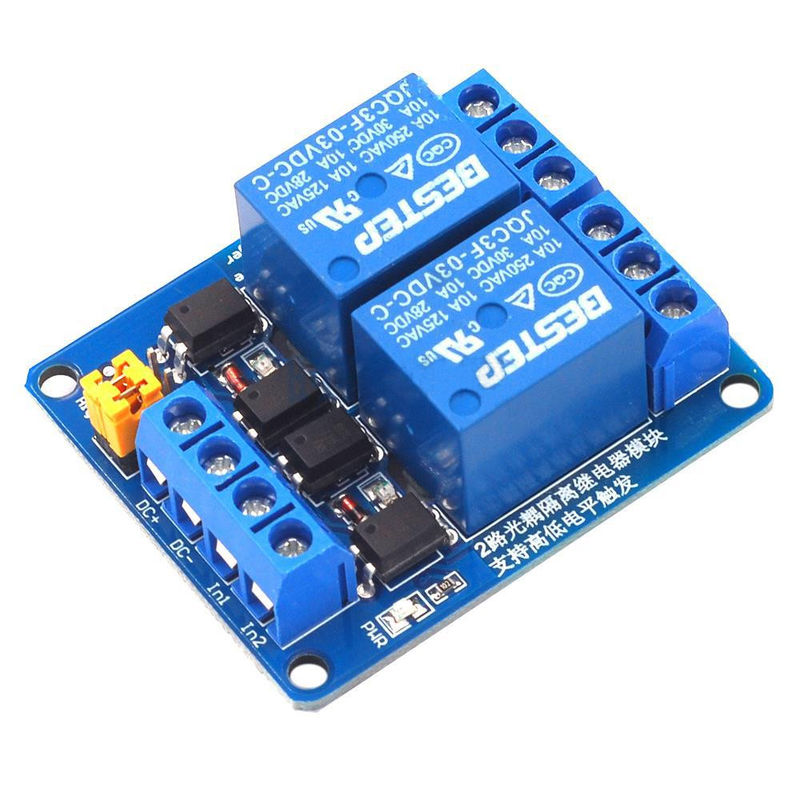

acoplador ótico duplo do canal do módulo de relé 2 do controle de 3.3V 5V 12V 24V

• O módulo adota o relé genuíno da qualidade, a carga máxima da relação normalmente aberta: C.A. 250V/10A, C.C. 30V/10A;
• Usando o isolamento dobro do acoplador ótico, capacidade de movimentação forte, desempenho estável; disparador 5mA atual;
• A tensão de funcionamento do módulo é 5V;
• Cada canal do módulo pode ser provocado pela ligação em ponte alta ou de baixo nível;
• o projeto Falha-tolerante, mesmo se a linha de controle é quebrada, o relé não se moverá;
• Indicador de poder (verde), 2 indicadores de estado do relé (vermelhos)
• O projeto de relação fácil de usar, todas as relações pode diretamente ser conectado através dos terminais do fio, muito convenientes

Relação do módulo:

• DC+: Conecte ao polo positivo da fonte de alimentação (a tensão é o relé 5V)
• C.C.: Conecte ao polo negativo da fonte de alimentação
• IN1-IN2: De acordo com o ajuste de cada canal, o relé correspondente pode ser controlado por alto ou por de baixo nível.

Saída do relé:

• NO1-NO2: Relação aberta normal do relé. Antes que o relé esteja fechado, está deixado desligado. Após pegarar, shorted a COM.
• COM1-COM2: Relação comum do relé
• NC1-NC2: Relação normalmente fechada do relé. Antes que o relé esteja fechado, está procurado um caminho mais curto com COM.

Seleção alta e de baixo nível do disparador:

• S1-S2 é a seleção alta e de baixo nível do disparador para o relé 1 - 2;
• Quando COM shorted ao ponto baixo, o relé correspondente é um disparador de baixo nível. Quando COM shorted à elevação, é um disparador de nível elevado.
