Detalhes do produto:
|
| Modelo do produto: | CA-233 | Tensão entrada: | vcc: vin 40-165v: 12-24v |
|---|---|---|---|

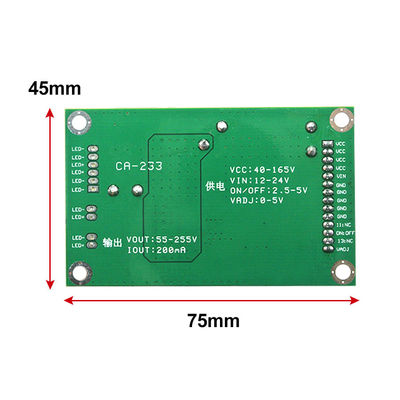

| Tensão da saída: | automóvel 55-265v | Tamanho do produto: | 75*45mm |
| Apoiado: | 32-60inch universal conduziu | Porto: | porto de shenzhen, porto de guangzhou |
| Destacar: | Motorista Board do luminoso do diodo emissor de luz CA-233,Motorista Board 255V do luminoso do diodo emissor de luz |
||

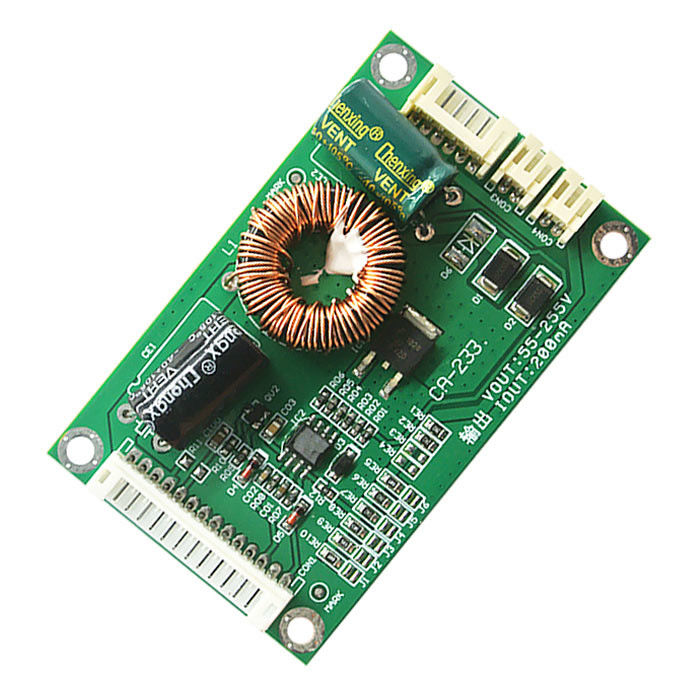

CA-233 para o TCL. Konka. Skyworth. Changhong. Hisense. Haier e outros tipos do circuito de movimentação do luminoso da triplo-placa da televisão
reparo ou conjunto da tevê. Tensão entrada 40-165V, saída 55-255V.
Se você não conhece a tensão exigida da barra do luminoso, instale por favor do atual mínimo (defeito 200MA) para tentar,
o brilho do luminoso não é bastante então lentamente para aumentar, não usa a corrente máxima para iluminar o luminoso, ele é fácil de queimar-se
placa da luz ou da movimentação.
Instruções do ajuste CA-233 atual:
J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

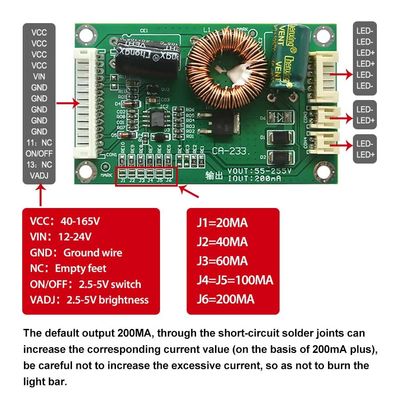

Instrução de conexão:
1. Na correção integral da placa de poder para fora para o luminoso da tensão positiva do capacitor do filtro ao VCC, a escala da tensão entre 45v-165v.
2. Então a tensão 12-24V a VIN, não pode ser conectada a mais do que a alta tensão 45V.
3. conecte a terra do poder à terra.
4. o NC está vazio, não conectado.
5. Na placa de poder original encontrar o sinal de interruptor recebeu DE LIGAR/DESLIGAR, a escala de referência de 2.5V-5V.
6. O sinal de escurecimento da máquina original conectado aos pés de VADJ, 5V é o mais escuro, 0V é o mais brilhante.
A saída 200MA do defeito, com procura um caminho mais curto junções da solda pode aumentar o valor atual correspondente (com base no sinal de adição 200mA), seja cuidadosa não aumentar a corrente excessiva, de modo a para não queimar a barra clara.
Na tensão de entrada: a placa atual constante precisa a entrada da tensão de 2 maneiras, VCC então 40-165V a tensão, tensão 12-24V de VIN então, somente uma tensão não impulsionará.
Ponta: poder da placa da movimentação pagar a atenção à isolação, poder depois que o poder não deve imediatamente pôr sobre o ferro e semelhante
material condutor. Após a fonte de alimentação, pague a atenção à descarga da eletrólise 400V (para evitar choque elétrico ou dano).
Fortes estáticos do corpo do inverno, não tocam diretamente na placa do semicondutor na placa de circuito (você pode lavar as mãos e então o toque).
