CA-255 LED Backlight Driver Board PWM Ajuste de largura de pulso 10.8-28v

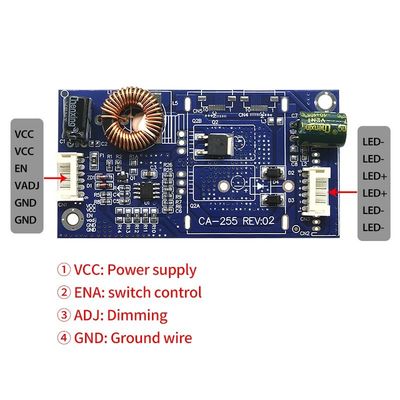

1. VCC: fonte de alimentação e positivo da tensão, tensão do circuito (a tensão é geralmente 12V ou 24V)

2. DE LIGAR/DESLIGAR, SOBRE, EN, ON_BL etc.: pé do interruptor, sinal de interruptor do pé (a escala da tensão está entre 2.5V-5V)

3. PWM, PDIM, VDAJ, BL-PWM e outros: pés ajustáveis do brilho (que escurecem tenha dois modos, um reage do modo digital - PWM,
um é escurecimento análogo - C.C.

4. O PWM é chamado o ajuste da largura de pulso, que gera um sinal retangular da onda quadrada, a frequência é geralmente 200HZ-2KHZ,
a amplitude da tensão é geralmente 3.3V, estenografia do inglês de PDIM, meios não ofuscantes " brilho.”
O escurecimento análogo é pela tensão de C.C., ele é transferido geralmente diretamente ao pé que fornecem a tensão de C.C. 0V-5V para controlar o brilho.

Terra: terra (negativo)

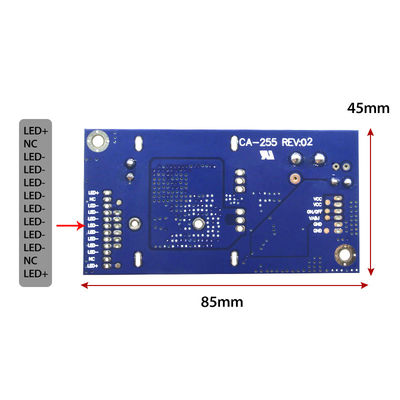

Diodo emissor de luz +: positivo do diodo luminescente (tira do diodo emissor de luz)

Diodo emissor de luz: negativo do diodo luminescente (tira do diodo emissor de luz)

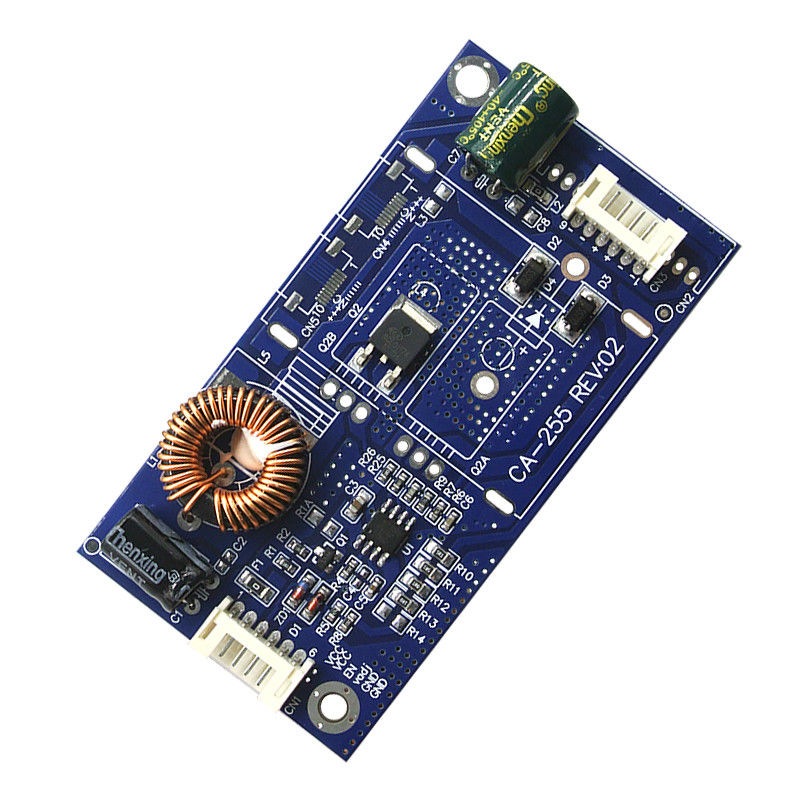

1. Modelo No: CA-255
2. Vol entrado: 10.8-28V
3. Saída Vol:: 15-88v
4. tamanho: 8.5x4.5CM
5. Peso: 24.4g
