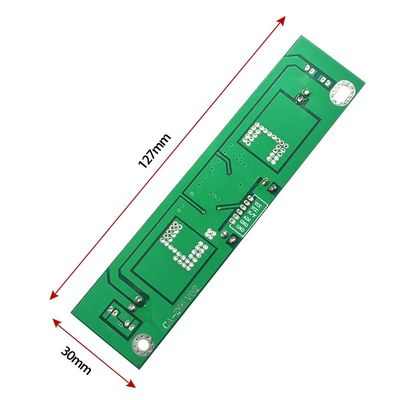

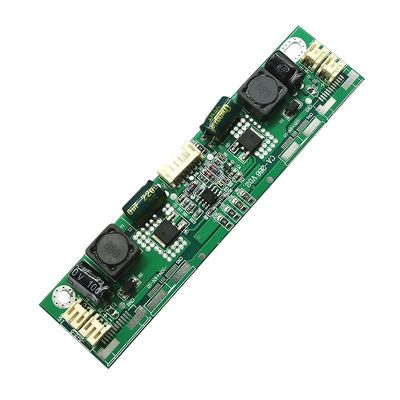

CA-266 LED Backlight Driver Board Para 32-65 "Led TV Inverter Board Ajuste automático de tensão

Características importantes:

1: com proteção.

2: Tensão da saída abaixo de 88V automaticamente.

3: mude a corrente é conveniente, o cartão-matriz tem seis 1206 resistências, uma resistência de 80mA, até 6 que a resistência é conectada inteiramente a 480mA.

5: nenhuma carga não queimará a placa (no caso de nenhuma carga ou tensão má das saídas de luz deixará cair à tensão de entrada, ou no
o caso da tensão da carga do que 88V será reduzido mais altamente ao valor da tensão de entrada).

6: com relação da saída 4, a definição geral de ++ -, na esquerda 2pin e no direito de então da luz direita da relação,
diretamente ao meio do pino 2,3 pode ser, 1, pino 4 vazio.

Se você donot conhece alguma habilidade do reparo, considere por favor com cuidado para comprá-la

Atenção especial: ao testar, não conecte os pés do ajuste!

1. Entrada: C.C. 10-28V
2. Tensão da saída: 18-88V
3. Corrente de saída: 10-1000mA (pode ser ajustado)
4. Barra clara aplicável: Grande polegada da polegada -65 do tamanho 32

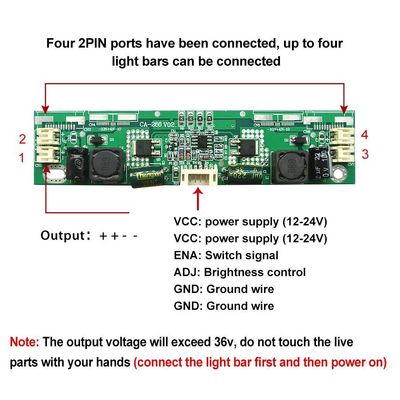

5. Definição de relação entrada: 1: Fonte de alimentação    2: Fonte de alimentação    3: Controle do interruptor de ENA
6. 4: Sinal do ajuste do brilho      5: Fio à terra          6: Fio à terra
7. Definição de relação da saída: Positivo e negativo (++ -) há quatro relações paralelas
