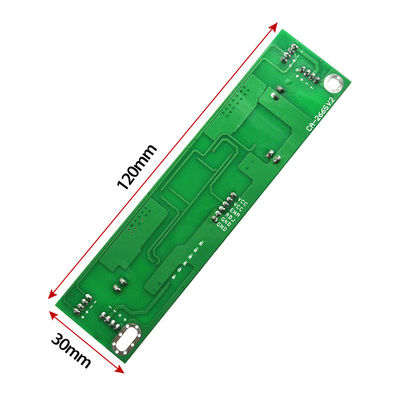

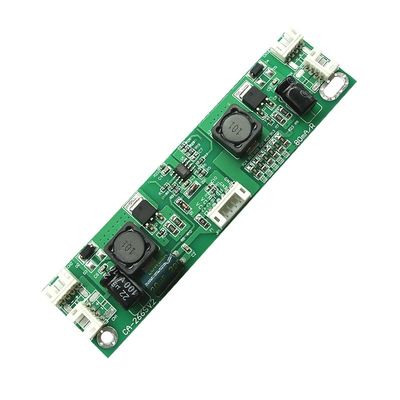

Motorista Board Constant Current Led Driver Board do luminoso do diodo emissor de luz de CA-266s 32-65”

Características importantes:

1: com proteção.

2: Tensão da saída abaixo de 88V automaticamente.

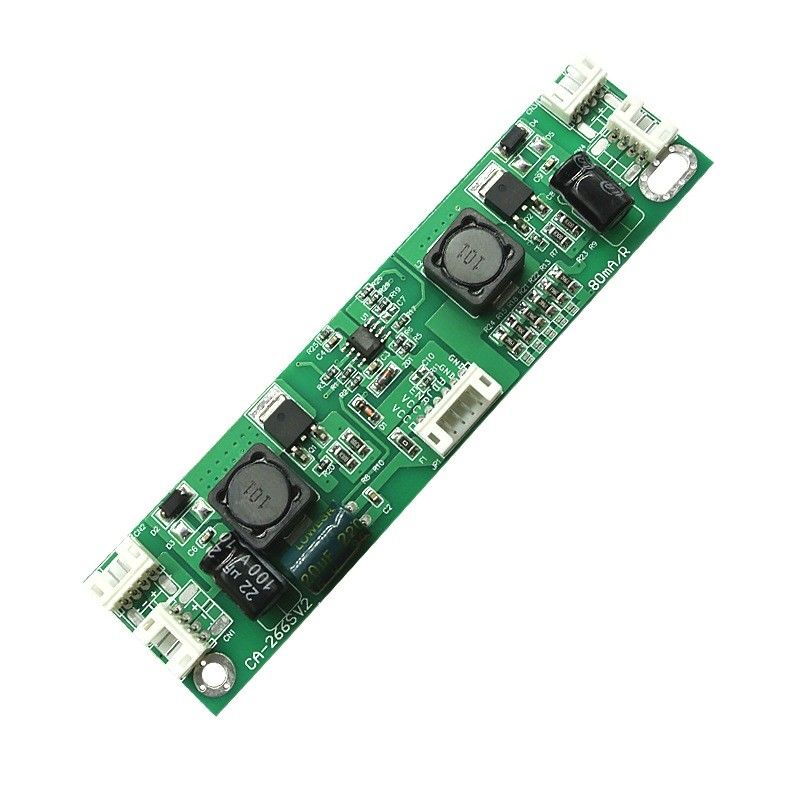

3: mude a corrente é conveniente, o cartão-matriz tem seis 1206 resistências, uma resistência de 80mA, até 6 que a resistência é conectada inteiramente a 480mA.

4: o defeito conectado somente R13 a um resistor, a corrente de saída de 80mA, não queimará a barra clara. Se é demasiado escuro, piscando ou
piscando fora, tente aumentar a corrente. Até o brilho normal, a luz não pode estar quente.

5: nenhuma carga não queimará a placa (no caso de nenhuma carga ou tensão má das saídas de luz deixará cair à tensão de entrada, ou no
o caso da tensão da carga do que 88V será reduzido mais altamente ao valor da tensão de entrada).

6: com relação da saída 4, a definição geral de ++ -, na esquerda 2pin e no direito de então da luz direita da relação,
diretamente ao meio do pino 2,3 pode ser, 1, pino 4 vazio.

Se você donot conhece alguma habilidade do reparo, considere por favor com cuidado para comprá-la

Atenção especial: ao testar, não conecte os pés do ajuste!
