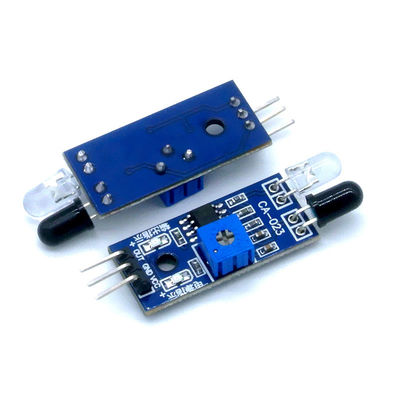

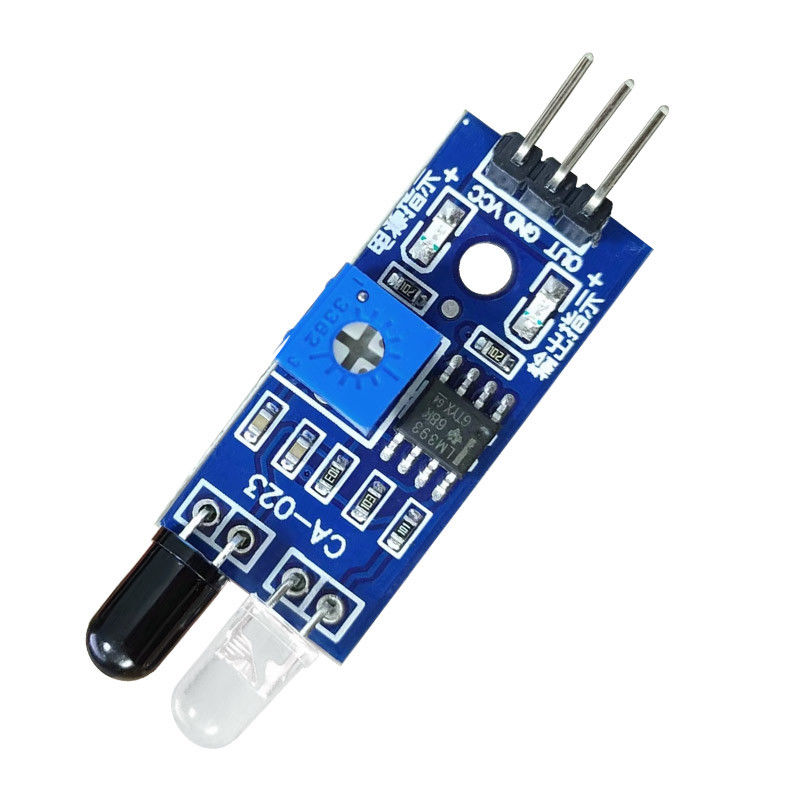

Módulo infravermelho do sensor da vacância do obstáculo do IR do módulo esperto do sensor CA023

O módulo infravermelho do sensor da vacância do obstáculo do IR pode ser amplamente utilizado na vacância do obstáculo do robô, no carro da vacância do obstáculo, na linha contagem, e na linha preto e branco que segue e assim por diante.

O módulo detecta a distância 2 ~ 30cm, ° do ângulo 35 da detecção, a distância pode detectar o potencial é ajustado.

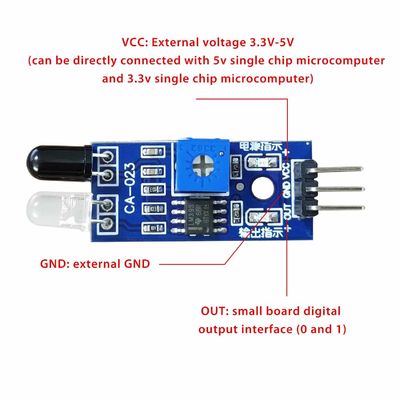

O módulo do sensor da SAÍDA do porto de saída pode diretamente ser conectado ao porto do IO do microcontrolador, você pode diretamente conduzir um relé 5V.
Tem um par de transmitir infravermelho e o tubo de recepção, infravermelho do tubo emite-se alguma frequência, ao detectar o sentido para encontrar obstáculos (superfície refletindo), refletiu o tubo de recepção infravermelho, após o circuito de comparador que processa, indicador verde iluminar-se-á acima, ao mesmo tempo relação da saída do sinal ao sinal digital da saída (um sinal de baixo nível).

Pode ser usado para os módulos da fonte de alimentação de DC 3-5V. Tem o indicador de poder vermelho.
