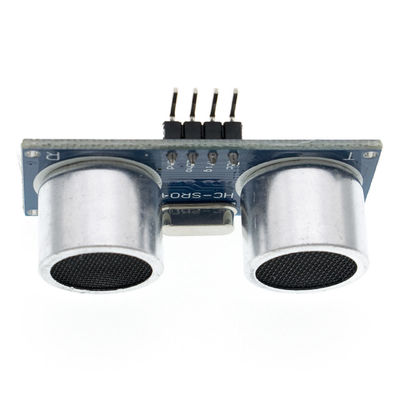

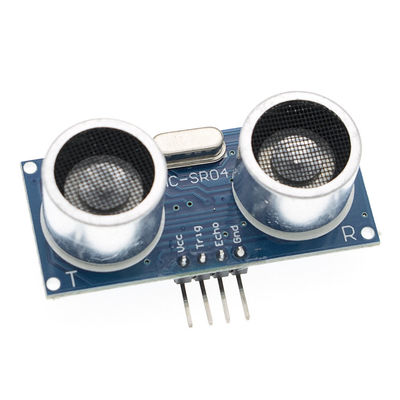

Sensor de medição 2cm-450cm do transdutor da distância HC-SR04 para Arduino Detector Ranging

1, o desempenho deste módulo é medida estável e precisa da distância. E SRF05 estrangeiro comparável, módulo SRF02 de agrupamento ultrassônico. A precisão do módulo, medidas próximas dos pontos (2cm), estáveis super cega da distância é forte baseada neste produto com sucesso para introduzir no mercado! Este módulo é capacidade completamente modesta do módulo GH-311 contra-roubo

Dois parâmetros técnicos principais:
1: Tensão: DC5V
2: Corrente quieta: <2ma>
3: saída nivelada: a saída do high-5V
4: nível: o fim de 0V
5: Ângulo da indução: não mais de 15 graus: escala da detecção: 2cm-450cm

7: Elevada precisão: até 0.3cm

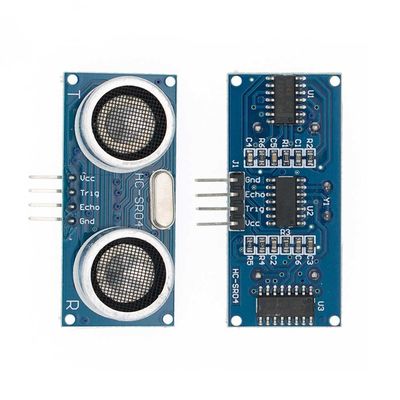

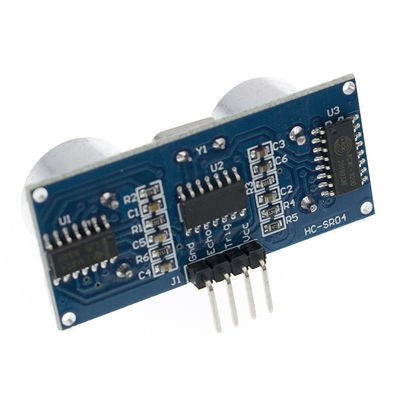

Fiação do painel, VCC, trig (lado), o eco do controle (lado receptor), para fora (pés vazios), terra

Nota: o Viagem-pino interno levanta o resistor 10K, abaixo do pino do porto do IO do microcontrolador da VIAGEM, e então a um sinal de pulso 10us.

PARA FORA do pino para este módulo como o pino da saída do interruptor quando o módulo contra-roubo, os módulos de agrupamento não usar este pé!

Nota: O módulo deve ser introduzido felizmente, a placa de circuito re-energizou, e evita o mau funcionamento alto, se re-energizaram antes que resolvam.

Este módulo pode ser programa de agrupamento fornecido: C51, referência do teste de Yoshitatsu três MCU do microcontrolador PIC18F877.

3 os trabalhos do módulo URF04:

(1) disparador do IO que varia pelo menos ao sinal 10us alto;
(2) o módulo envia automaticamente a oito 40kHz a onda quadrada, para detectar automaticamente se um retorno de sinal;
(3) um sinal retornar a uma saída alta do IO, duração alta do momento ultrassônico do lançamento de retornar.

Distância do teste = (elevação do tempo * velocidade de som (340M/S)) /2;

Este produto é simples de usar, e uma elevação do porto do controle acima de um 10US, você pode esperar o a rendimento elevado no porto de recepção. Uma saída pode abrir o temporizador pode ser lida quando este porto vai baixo temporizador que o valor para o agrupamento do tempo esteja calculado a distância. um ciclo tão contínuo da medida, você move-se para medir o valor que nós podemos conseguir ~ ~~

O módulo funciona:

(1) disparador do IO que varia pelo menos ao sinal 10us alto;
(2) o módulo envia automaticamente a oito 40kHz a onda quadrada, para detectar automaticamente se um retorno de sinal;
(3) o sinal retornar, uma saída alta do IO, duração alta de

Hora ultrassônica do lançamento de retornar. Distância do teste = (elevação do tempo * velocidade de som (340M/S)) /2;
