Introdução ao RC522 CHIP
O MF RC522 é um chip de cartão de leitura-gravação integrado utilizado em comunicações contactless de 13,56 MHz.O chip de cartão de leitura-gravação sem contacto de pequeno porte é uma boa escolha para a investigação e desenvolvimento de instrumentos inteligentes e dispositivos portáteis. MF rc522 integra plenamente todos os tipos de modos e protocolos de comunicação passivos sem contacto a 13,56MHz, utilizando conceitos avançados de modulação e desmodulação.Suporte ao sinal de transponder compatível 14443aA parte digital processa iso 14443a frame e detecção de erros. Além disso, também suporta algoritmo de criptografia rápida para 1 para verificar produtos da série Mifare.Mfrc522 suporta comunicação sem contacto de maior velocidade da série Mifare, com taxa de transmissão de dados bidirecional de até 424kbit / s. Como um novo membro da família de cartões de leitura e gravação de alta integração de 13,56MHz.Mas também tem muitas características e diferenças. Utiliza o modo SPI para comunicar com o computador anfitrião, o que é útil para reduzir a fiação, reduzir o volume da placa de PCB e reduzir o custo.

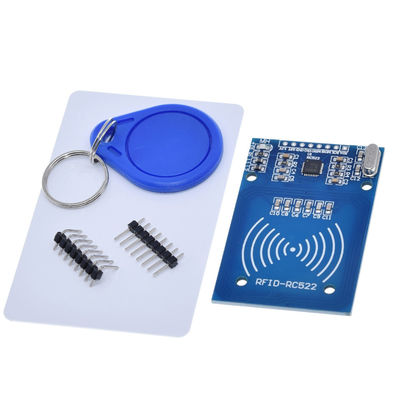

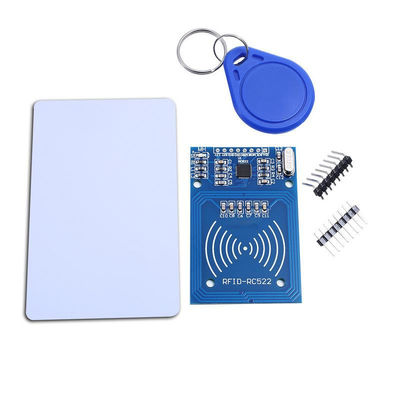

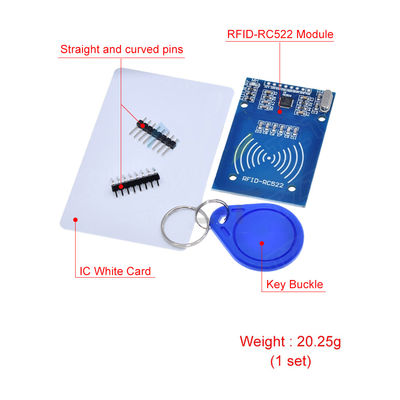

INTRODUÇÃO Ao Módulo RFID
O módulo MF522-AN adota o chip original MFRC522 para conceber um circuito de leitura de cartões, que é conveniente de utilizar e de baixo custo.desenvolvimento de leitores de cartõesO módulo pode ser carregado diretamente em vários moldes de leitores. A tensão do módulo é de 3,3V,e pode comunicar-se diretamente com qualquer CPUm motherboard do usuário através de algumas linhas simples de interface SPI, o que pode garantir o funcionamento estável e fiável do módulo e a longa distância de leitura dos cartões;
BreveIntrodução aos Parâmetros Elétricos
Corrente de trabalho: 13-26ma / DC 3.3V
Corrente elétrica: 10-13 ma/DC 3,3 V
Corrente de repouso: < 80ua
Corrente máxima: < 30 mA
Frequência de trabalho: 13,56 MHz
Tipos de cartões suportados: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire Características físicas do produto:
Tamanho: 40 mm x 60 mm
Temperatura de trabalho: - 20 °C ~ + 80 °C
Temperatura de armazenamento ambiente: - 40 °C + 85 °C
Umidade relativa: 5% - 95%
Aplicação
MF RC522 é adequado para várias aplicações de comunicação sem contacto baseadas na norma ISO/IEC14443A e que exigem baixo custo, pequeno tamanho, alto desempenho e fonte de alimentação única
1Três mesas.
2Unidade a bordo.
3- Terminal de transportes públicos;
4. Dispositivos portáteis;
5Telefone público sem contacto Tensão de alimentação da porta de série (VCC): 5V RX: Porta de recepção da série TX: Porta de envio da série GND: Terra de alimentação VCC: 5V alimentação positiva
