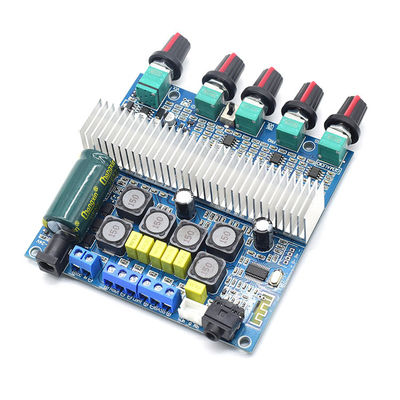

CA-3169B Subwoofer Amplifier Audio Board 2.1 Amplificador HiFi USB Amp Bluetooth 5.0

Característica:

1Esta é uma fonte de alimentação de 12-24V de corrente contínua, usando o chip de amplificador de potência digital de alto desempenho TPA3116D2 da TI como núcleo, para fazer uma saída de amplificação de potência de canal de baixo em paralelo,um para fazer saída de amplificação de potência do canal esquerdo e direito. suportar 100W (canal baixo) + 50W (canal esquerdo) + 50W (canal direito) de saída de três canais.

2.com amplificador de versão bluetooth. Suporte à recepção de áudio Bluetooth 5.0, interface de entrada de áudio externa, com pré-amplificador, processamento de cruzamento de graves; volume de graves, frequência de graves,volume do canal esquerdo e direito, acústico, interruptor de controlo da função / volume total, 5 potencialómetros de regulação.

3.Voltagem de trabalho ampla, design de economia de energia, eficiência de até 90%.ou fonte de alimentação do automóveletc...

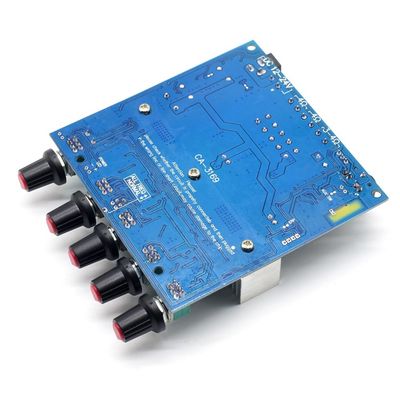

4.A placa é uma placa fina que foi soldado e testado. Conecte a caixa de alto-falantes de acordo com a imagem, conecte a fonte de alimentação apropriada, conecte-se ao dispositivo de áudio Bluetooth para jogar,ou conectar corretamente a entrada da fonte de som.

5Frequência de corte do subwoofer: 26-160HZ

Os principais parâmetros do produto:

Dimensões (L * W * H): 101 x 100 x 25 m, excluindo potencialómetro e projecção de tomada

Intervalo de tensão de operação: DC 12-25V (atual 3-4A, ou 19-24V / 4-5A, tais como requisitos de alta potência 20-24V / 8-9A acima), recomendamos DC24V 4A Fornecer energia.
Observe-se que a tensão de corrente contínua sem carga não deve ser superior a 25,5 V.

Distância de recepção Bluetooth: > 8 m (metros)

Sensibilidade de entrada de áudio: 600-800 mV

Intervalo de resposta de frequência: 20 Hz-20 KHz

Impedância do alto-falante:

alto-falantes de canal esquerdo e direito: 4-8 ohms

Impedância do alto-falante do subwoofer: 2-8 ohms

Nota:

A potência de saída está relacionada com a tensão/corrente de alimentação, a impedância do alto-falante e o tamanho da entrada de áudio.geralmente a tensão de alimentação é maior e a potência de saída relativa pode ser maiorOs alto-falantes com diferentes impedâncias têm diferentes potências de saída.

Interruptor de função Instruções de utilização:--- somente para o amplificador da versão bluetooth

1. Ligue a energia no modo Bluetooth padrão

2. Bluetooth desconectado, pressionar o interruptor pode mudar para o modo de entrada de áudio

3. Bluetooth desempenho de status, aperte o interruptor para pausar / reproduzir

Talvez também queira um amplificador de subwoofer TPA3116 com caixa

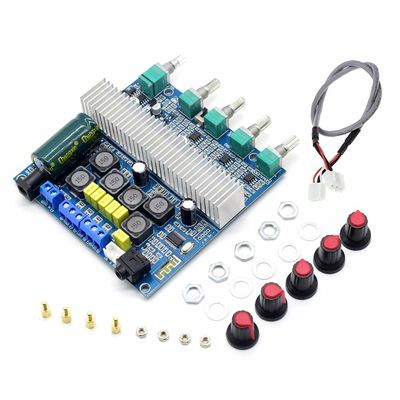

O pacote inclui:

1pcs TPA3116 Amplificador de Potência

Perguntas sobre produtos

1. A placa do amplificador tem som e ruído de corrente durante o uso

A maioria dos nossos amplificadores usam fonte de alimentação de corrente contínua.
As principais causas do ruído acústico de corrente são:
A. O filtro de alimentação utilizado não é bom; o som de corrente é causado por uma entrada errada da alimentação ou da entrada de áudio.
B. A qualidade do sinal de entrada é fraca; a saída do dispositivo ligado à entrada é inadequada e o ruído é causado pela entrada anormal da fonte de áudio.
C. O cabo de entrada é de má qualidade; a linha está mal ligada; a fiação está danificada; a fiação está suspensa
D, A ligação de entrada tem outros dispositivos de reprodução, e alguns dispositivos partilham a fonte de alimentação para causar ruído.

2Não há saída de som, não há som em um canal?

A. O alto-falante está avariado ou o cabo do alto-falante não está bem ligado.
B. O cabo de entrada não está em boa ligação; a fiação está danificada; a saída do dispositivo ligado à entrada não é adequada.

3. Volume quebrado e quebra de som quando virar alto?

A, A entrada de energia é insuficiente, confirme a fiação é correto primeiro, e a corrente de alimentação é suficiente,
B. O alto-falante em si apresenta mau desempenho ou danos e a potência do alto-falante é demasiado pequena ou demasiado grande.
C, os alto-falantes do canal esquerdo e direito (+) (-) são independentes, não podem ser conectados uns aos outros

4O alto-falante está avariado quando o volume do amplificador do subwoofer fica alto?

A, A entrada de energia é insuficiente, primeiro confirmar a fiação é correta, a corrente de alimentação é suficiente
B, Se a potência do próprio alto-falante é muito grande ou muito pequena, ou o desempenho de baixo do próprio alto-falante é pobre; a estrutura da caixa de alto-falante; estas anormalidades causarão interrupções.

5A potência do volume não é suficiente?

Potência e tensão de alimentação, a amplitude do sinal de fonte de som, o tamanho da impedância do alto-falante estão todos relacionados, qualquer tipo de deficiência irá afetar a potência

6O amplificador vai queimar?

A. Os pólos positivo e negativo da fonte de alimentação estão ligados de forma inversa; a tensão da fonte de alimentação é demasiado elevada, excedendo a tensão de funcionamento limite da placa
B. Se a placa necessitar de uma fonte de alimentação em CC, não é permitido ligar directamente a fonte de alimentação do transformador AC (isto pode ser retificado e convertido em fonte de alimentação em CC antes de poder ser utilizado)
C. Para confirmar que a fiação está correta, conecte-se à fonte de alimentação.
