CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0

CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0
CA-3169B 2.1 Channel Audio Power Amplifier Board with High Fidelity Sound and Bluetooth 5.0
CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0 CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0 CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0 CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0 CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0

Imagem Grande :  CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0

Detalhes do produto:
Lugar de origem: Shenzhen China
Marca: CreatAll
Certificação: CE
Número do modelo: CA-3169B
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 3pcs
Preço: Negociável
Tempo de entrega: 3-7 dias úteis
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 10000 peças/peças por dia
Contato

CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0

descrição
Modelo: CA-3169B Marca: creatall
Potência de saída: 2*50W+100W Voltagem de entrada: Fornecimento de energia duplo em CC: DC12~24V
alto-falantes de canal esquerdo e direito: 4 a 8 ohms Escala da resposta de frequência: 20 Hz-20 kHz
Impedância do alto-falante do subwoofer: 2-8 ohms Sensibilidade de entrada de áudio: 600-800 mV
Distância de recepção Bluetooth: > 8 m (metros)
Destacar:

Tabela de amplificador de potência do equalizador estéreo

,

2.1 Quadro do amplificador de potência de canal

CA-3169B 2.1 Canal de Áudio 5.0 HIFI Subwoofer de Potência Equalizador estéreo Quadro de Amplificador de Potência de Som de Alta Fidelidade
Visão geral do produto

Esta é uma placa de amplificador de áudio de 2,1 canais alimentada por corrente contínua com o chip de amplificador de potência digital de alto desempenho TPA3116D2 da TI.Ele suporta 100W canal de baixo mais 50W saída canal esquerdo e 50W direito com Bluetooth 5.0 capacidade de recepção de áudio.

Características fundamentais
  • Fornecimento de energia de 12-24 V a corrente contínua utilizando o chip de amplificador de potência digital TPA3116D2 da TI
  • Canal de baixo de ponte paralela (100W) mais saídas de canal esquerdo e direito (50W cada)
  • Recepção de áudio Bluetooth 5.0 com interface de entrada de áudio externa
  • Pré-amplificador incorporado com processamento crossover de graves
  • Cinco potencialómetros de regulação para volume de graves, frequência de graves, volume de canais, agudos e controlo de funções
  • Alta tensão de funcionamento com conceção de poupança de energia (até 90% de eficiência)
  • Compatível com fontes de alimentação de comutação, adaptadores de portáteis, fontes de alimentação de automóveis e baterias de carregamento
  • Placas acabadas pré-soldificadas e testadas prontas para instalação
  • Frequência de corte do subwoofer: 26-160Hz
Especificações técnicas

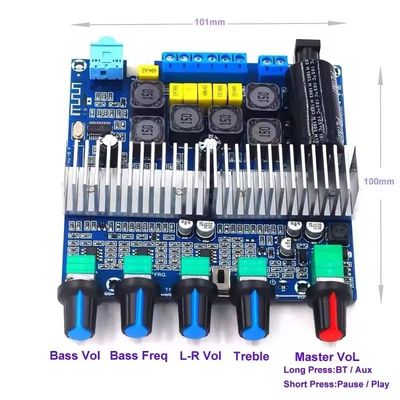

Dimensões (L × P × H) 101 × 100 × 25 mm (excluindo o potencialómetro e a projeção de tomada)
Faixa de tensão de funcionamento DC 12-25V (corrente 3-4A, ou 19-24V/4-5A, requisitos de alta potência acima de 20-24V/8-9A)
Recomenda-se: fonte de alimentação DC24V 4A
Nota: A tensão de corrente contínua sem carga não deve exceder 25,5 V.
Distância de recepção Bluetooth > 8 metros
Sensibilidade de entrada de áudio 600-800 mV
Faixa de resposta de frequência 20Hz-20KHz
Impedância do alto-falante Canal esquerdo/direito: 4-8 ohms
Subwoofer: 2-8 ohms
Instruções de interruptor de função (versão Bluetooth)
  • Conecte a energia - padrões para o modo Bluetooth
  • Bluetooth desconectado - aperte o interruptor para mudar para o modo de entrada de áudio
  • Bluetooth reproduzido - apertar o interruptor para pausar/reproduzir
Conteúdo da embalagem
  • 1 × TPA3116 Quadro de amplificador de potência
Solução de problemas e FAQs
A placa do amplificador tem som e ruído de corrente durante o uso
A maioria das placas de amplificadores que usam fonte de alimentação de corrente contínua não produzem som e ruído de corrente.
  • Filtragem de fonte de alimentação inadequada ou entrada de energia/áudio incorreta
  • Má qualidade do sinal de entrada ou entrada anormal da fonte de áudio
  • Cabos de entrada de má qualidade, conexões ruins, fiação danificada ou suspensa
  • Outros dispositivos de reprodução em ligação de entrada ou de alimentação partilhada que causem ruído
Sem saída de som ou sem som num canal
  • Danos no alto-falante ou má ligação do cabo do alto-falante
  • Má ligação de cabo de entrada, fiação danificada ou saída inadequada do dispositivo ligado
Volume quebrado e ruído de quebra quando virado alto
  • Entrada de energia insuficiente - confirmar a fiação correta e a corrente de alimentação adequada
  • Desempenho ou deterioração do alto-falante, potência do alto-falante demasiado pequena ou demasiado grande
  • As saídas dos alto-falantes do canal esquerdo e direito (+) (-) são independentes e não podem ser ligadas umas às outras
Som quebrado do alto-falante quando o volume do amplificador do subwoofer ficou alto
  • Entrada de energia insuficiente - confirmar a fiação correta e a corrente de alimentação adequada
  • Potência do alto-falante muito grande ou muito pequena, baixo fraco ou anomalias na estrutura da caixa do alto-falante
Potência de volume insuficiente
A potência está relacionada à tensão da fonte de alimentação, à amplitude do sinal da fonte de som e ao tamanho da impedância do alto-falante.
O amplificador vai queimar?
  • Polos positivos/negativos da fonte de alimentação conectados de forma inversa
  • Voltagem de alimentação demasiado elevada, excedendo a tensão de funcionamento limite da placa
  • Conectando a fonte de alimentação do transformador AC diretamente (deve ser rectificada para CC primeiro)
  • Cablagem incorreta ou curto-circuito que cause danos a componentes-chave
Imagens do produto

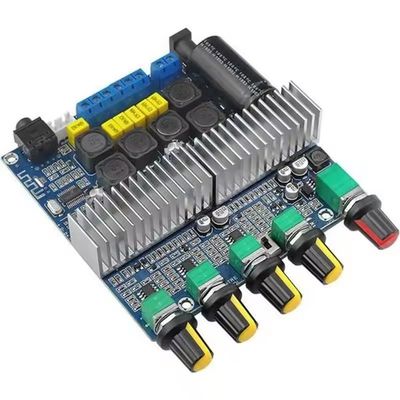

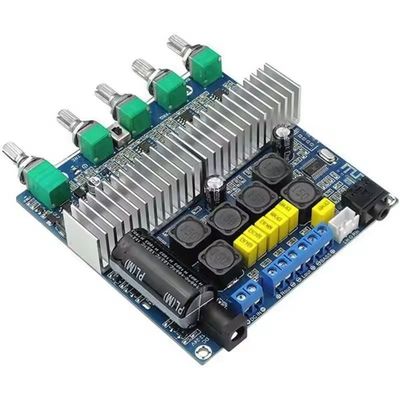

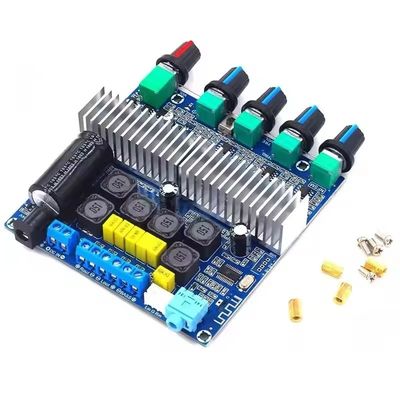

CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0 0 CA-3169B 2.1 Channel Audio Power Amplifier Board com som de alta fidelidade e Bluetooth 5.0 1
